Станция фасовки в открытые мешки OPEN BAG FS-04 ITALTECH

  • Наличие на складеПод заказ
    Производительность, т/ч до 6
    Температура фасуемых продуктов, °C до +40
    Ширина мешка, одеваемого на наполнительный патрубок, мм 400-600
    Длина мешка, мм 300-950
    Предел допускаемых отрицательных отклонений от массы дозирования, % 0,5
  • все характеристики
Заказать
  • Описание
Производительность, т/чдо 6
Температура фасуемых продуктов, °Cдо +40
Ширина мешка, одеваемого на наполнительный патрубок, мм400-600
Длина мешка, мм300-950
Предел допускаемых отрицательных отклонений от массы дозирования, %0,5
Диапазон взвешивания фасуемых материалов, кг15-50
Потребность в аспирационном воздухе, не менее, м³/ч1500
Требования к внешнему источнику сжатого воздуха, МПаот 0,5 до 0,7
Требования к внешнему источнику сжатого воздуха (Компрессору), м³/ч0,3
Электрическое питание, В/Гц380/50
Номинальная мощность, не более, кВт2,8
Габаритные размеры (ДхШхВ), мм1500х1301х2591
Масса, до, кг800

Станция фасовки в открытые мешки OPEN BAG FS-04 ITALTECH (с челюстным питателем)

Станция фасовки в открытые мешки OPEN BAG FS-04 ITALTECH предназначается для фасовки порошкообразных, мелкокристалических и гранулированных веществ в открытые мешки массой от 10 до 50 кг. Станция фасовки может применяться на предприятиях широкого спектра отраслей народного хозяйства в составе линий по производству и упаковыванию сыпучих продуктов (в том числе, в помещениях с особыми требованиями к содержанию пыли).

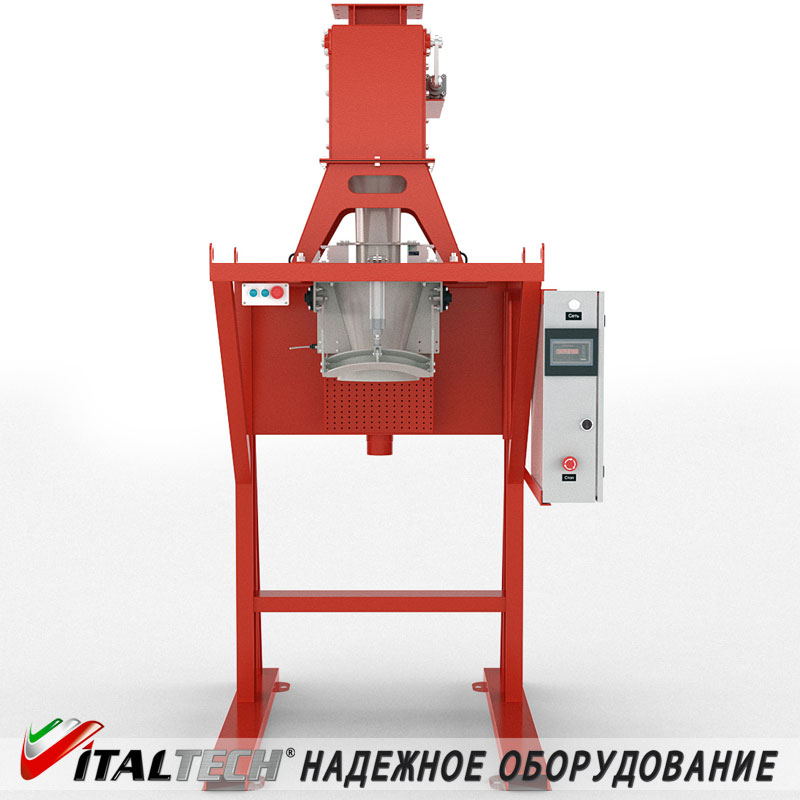

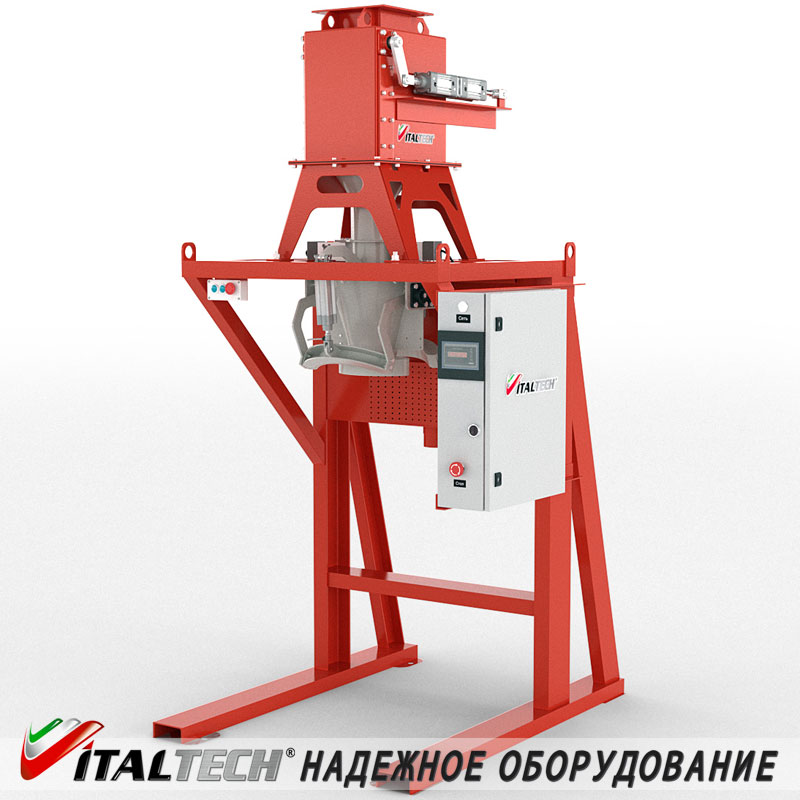

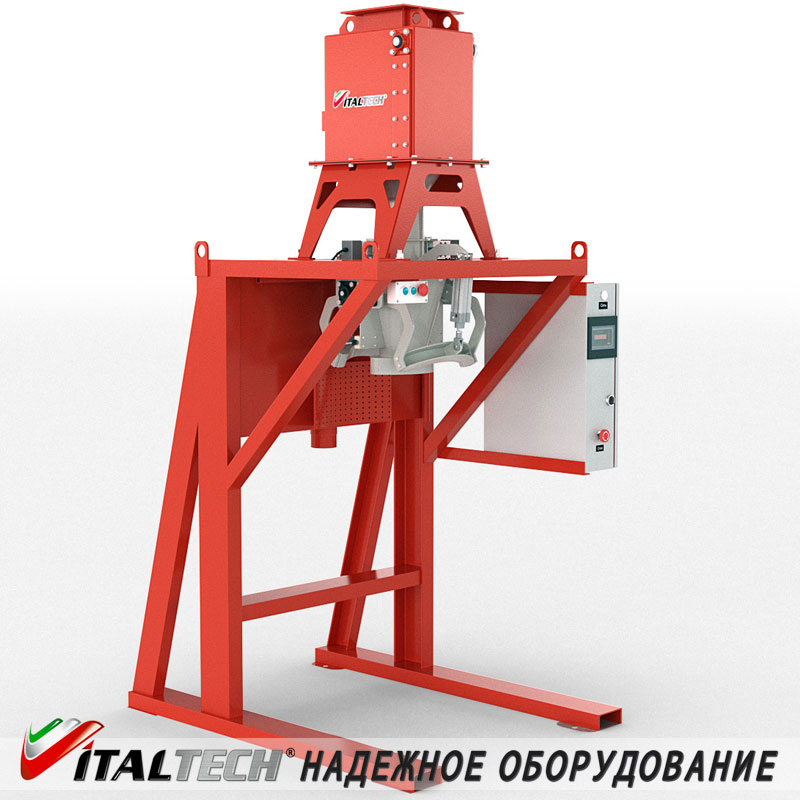

Станция представляет собой сборно-сварную металлоконструкцию, состоящую из несущей рамы, на которой размещены челюстной питатель с узлом загрузки и фасовочным патрубком. Фасовочный патрубок подвешен к несущей раме на двух датчиках веса для непрерывного взвешивания мешка с материалом в процессе фасовки и дозирования. При необходимости удаления пыли из зоны затаривания, к патрубку можно подключить воздуховод системы аспирации (установки пылеудаления и фильтрации).

Работа электроприводов, пневмоуправляемых устройств, весовой системы узла дозирования, а также станции в целом, осуществляется при помощи шкафа системы управления, устанавливаемого на каркас несущей рамы или на выносной каркас.

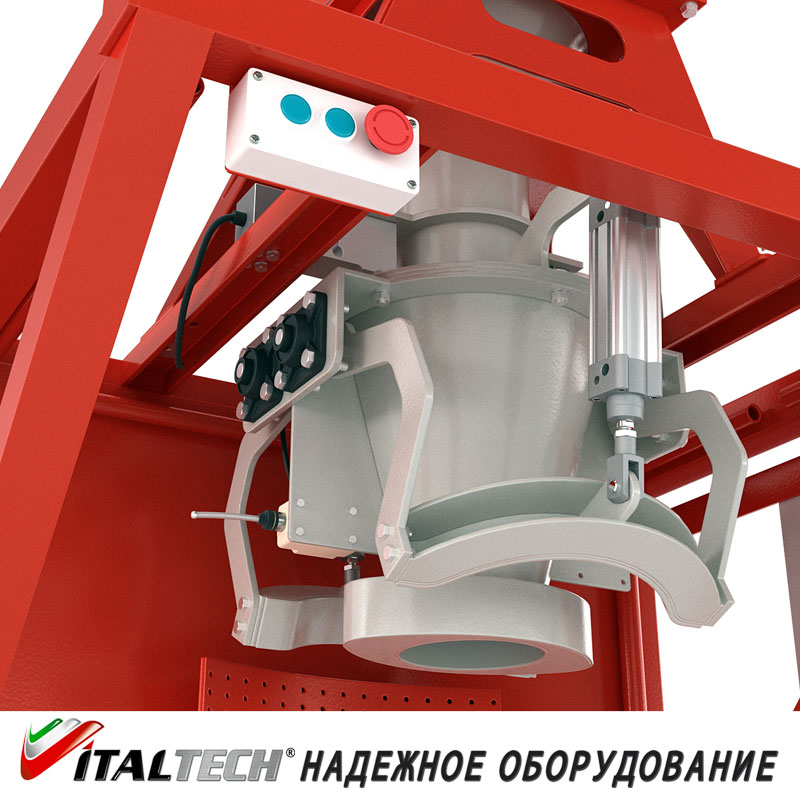

Для удобства и безопасности управления станцией, предусмотрены: концевой выключатель и кнопочный пост. Концевым выключателем включаются прижимы мешка, а кнопочным постом управляется процесс затаривания.

Челюстной питатель с узлом загрузки предназначен для управления подачей материала. В верхней части имеется загрузочный фланец, а в нижней – выгрузной патрубок, соединенный гибкой вставкой с фасовочным патрубком. В качестве запорного элемента, в корпусе имеется челюсть, ось которой установлена на подшипниковых узлах UCF-204, и приводится в действие посредством пневмопривода, в качестве которого применяется пневмоцилидр двойного действия типа «Тандем». Пневмоцилиндр с возвратно-поступательным движением предназначен для преобразования энергии сжатого воздуха в механическую энергию штока.

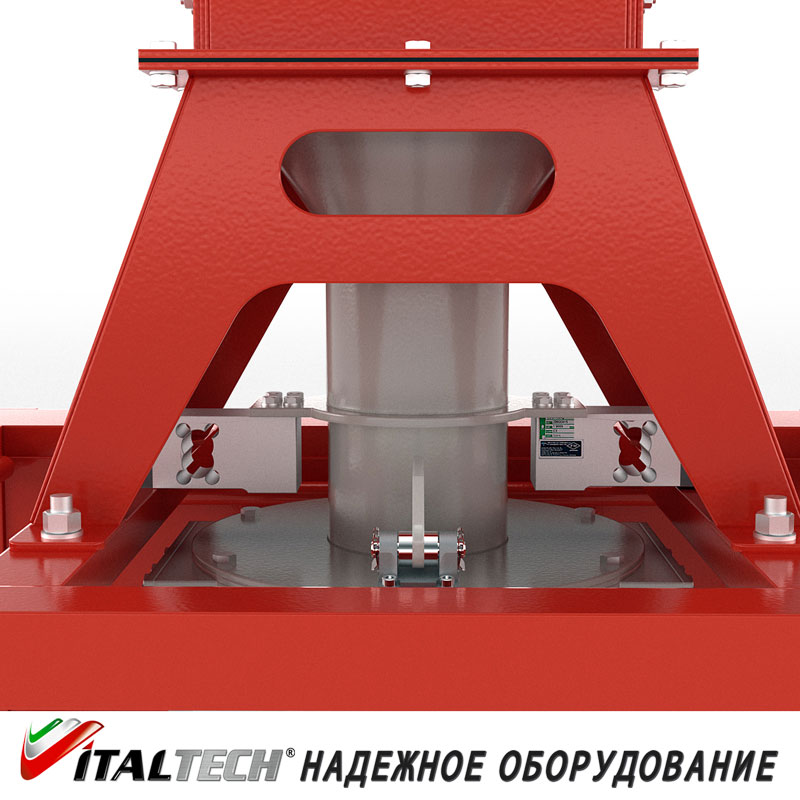

Фасовочный патрубок представляет собой циллиндрический корпус, на котором смонтирован механизм прижима горловины мешка, состоящий из прижимов, оси которых установлены на подшипниковых узлах UFC-204, (по два узла на каждой оси прижимов мешка). Прижимы приводятся в действие посредством пневмоцилиндров. В процессе фасовки и дозирования материал высыпается через выгрузной патрубок в мешок, закрепленный прижимами на этом патрубке. Фасовочный патрубок подвешен на несущей раме Станции на двух тензометрических датчиках веса для осуществления процесса взвешивания и дозирования во время фасовки мешка. Датчики подключаются к весовому контроллеру, установленному в шкафу управления, который обрабатывает определенные сигналы, проходящие через датчики, и выдает на цифровое табло массу.

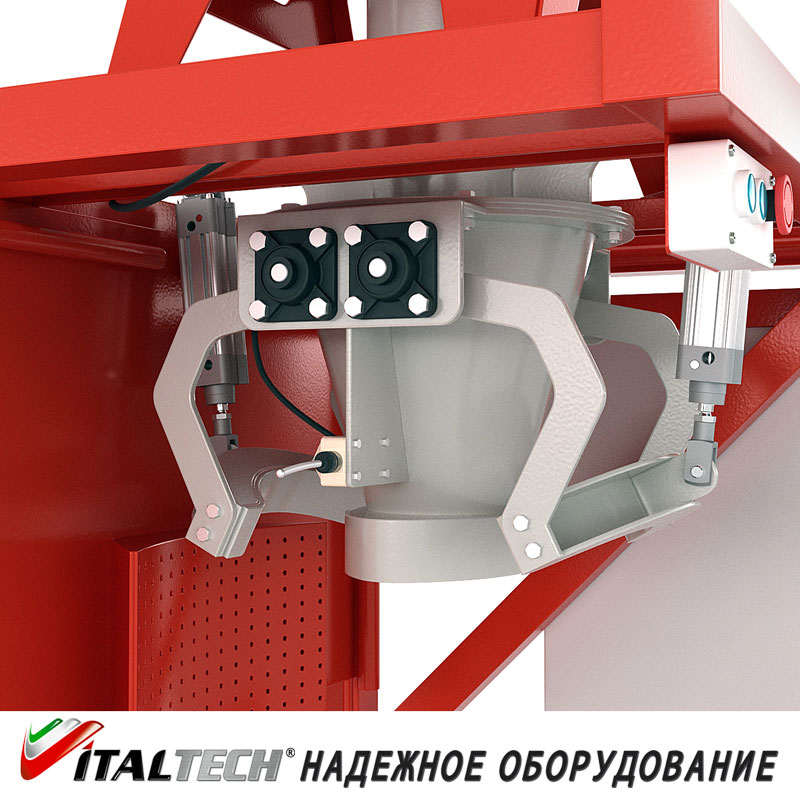

Для приведения в действие механизма прижима мягкого контейнера используются пневмоцилиндры в количестве двух штук. Пневмоцилиндр с возвратно-поступательным движением предназначен для преобразования энергии сжатого воздуха в механическую энергию штока, прижимающего специальным кронштейном мягкий контейнер к выгрузному патрубку. Для удобства включения прижимов мешка на узле затаривания установлен концевой выключатель Омрон пружинного типа, так же являющийся элементом безопасности, так как он размещен вне зоны действия прижимов.

Шкаф управления станцией собран на базе контроллера и предназначен для размещения в нем пускорегулирующих, пневматических и соединительных устройств. На дверце шкафа расположена панель управления и дисплей контроллера. В днище шкафа имеются гермовводы для подключения питающих и управляющих кабелей, а так же цанговые зажимы для подключения пневматической магистрали.

  • Антикоррозийная обработка
  • Качественное лакокрасочное покрытие
  • Брендирование по ТЗ клиента
  • Поставляется в сборе
