Сигнализатор движения и подпора РДДП-01А

Наличие на складе	Под заказ
Максимальный диаметр (ширина) бункера (материалопровода)	1,5 м
Максимальное расстояние до потока продукта	0,5 м
Диапазон контролируемых скоростей потока продукта	от 0,1 до 25 м/с
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания	от 21 до 27 В постоянного тока

все характеристики

Цена: 14 730 руб.

Кол-во: +-

В корзину

Описание

Максимальный диаметр (ширина) бункера (материалопровода)	1,5 м
Максимальное расстояние до потока продукта	0,5 м
Диапазон контролируемых скоростей потока продукта	от 0,1 до 25 м/с
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания	от 21 до 27 В постоянного тока
Потребляемая мощность, не более	2 Вт
Тип выходного сигнала (канал контроля подпора)	перекидной контакт реле
Тип выходного сигнала (канал контроля движения)	перекидной контакт реле
Максимальное напряжение, коммутируемое контактами реле	250 В
Максимальная мощность, коммутируемая контактами реле	500 Вт
Регулируемое время задержки на переключение реле для каждого канала	от 1 до 20 с
Постоянный ток детектора, не более	1 мА
Постоянная выходная мощность радиосигнала, не более	10000 ч
Средняя наработка на отказ, не менее	10 лет
Температура окружающей среды	от -40 до +40°C

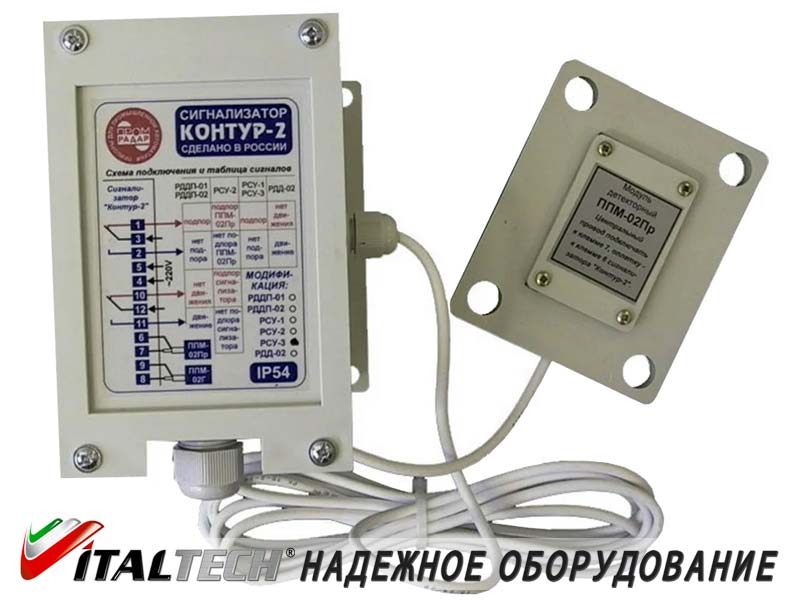

Исполнение по ГОСТ 14254-96 сигнализатора «Контур-2»	IP54
Исполнение по ГОСТ 14254-96 детектора ППМ-02Пр	IP65
Масса в упаковке, не более	1 кг

Определяют все возможные состояния внутри бункера или самотёка: нет продукта, движущийся поток или подпор. Содержат два независимых канала: движения и подпора. Выходом каждого канала является перекидная группа контактов реле. Приборы представляют собой микроволновые радары и имеют широкую область применения. Например, с их помощью можно обеспечить постоянное наличие в продуктопроводе потока материала: сигнал о подпоре включает разгрузку, а об отсутствии продукта – подачу сырья. О нормальном ходе технологического процесса сигнализирует реле наличия движения.

Датчики предназначены для применения на неабразивных сыпучих продуктах (зерновое и не зерновое растительное сырьё, мука, комбикорм, неагрессивные порошковые смеси, цемент, известь, стройматериалы и т. д.).

РДДП-01А питается от постоянного напряжения 21-27 В.

Принцип работы датчика:
В радиопрозрачном корпусе сигнализатора установлен приёмо-передающий модуль, который излучает внутрь самотёка (бункера) микроволновые колебания. При движении продукта за счет эффекта Допплера частота отражённого радиосигнала отличается от излучённой. Разность частот приводит с срабатыванию реле канала контроля движения. Часть сигнала проходит сквозь поток и поступает в приёмник. Когда бункер или материалопровод будет заполнен продуктом, амплитуда напряжения в приёмнике падает, вызывая срабатывание реле канала контроля подпора.

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность канала подпора регулируется так, чтобы его реле не срабатывало на слой "налипания". Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т.д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов).

Расстояние между сигнализатором и приёмником (размер бункера) может составлять до 1,5 метров, а расстояние между сигнализатором и потоком продукта – до 0,5 м. Время срабатывания реле каждого канала независимо регулируется в пределах от 1 до 20 с, причём это может быть задержка включения реле, отключения реле или симметричная задержка. Максимальный ток, коммутируемый контактами каждого реле – 2 А при напряжении до 250 В. Степень защиты корпуса сигнализатора – IP54, а приёмника – IP65. Диапазон рабочих температур - от ‑ 40 до + 40°С.
