Станция фасовки клапанных мешков AEROPACK DUO FS-02 ITALTECH

Наличие на складе	Под заказ
Гарантия	24 месяца
Производительность, т/ч	до 10
Температура фасуемых продуктов, °С	до +80
Тип мешков	клапанные, клееные (шитые)
Ширина мешков, см	30-50
Высота мешков, см	30-70

все характеристики

Цена: 1 327 100 руб.

Кол-во: +-

В корзину

Описание

Производительность, т/ч	до 10
Температура фасуемых продуктов, °С	до +80
Тип мешков	клапанные, клееные (шитые)
Ширина мешков, см	30-50
Высота мешков, см	30-70
Ширина клапанов, см	9/11
Диапазон взвешивания фасуемых материалов, кг	15-50
Предел отрицательного отклонения от массы дозирования (по ГОСТ 8.579-2002), %	0,5
Требования к источнику сжатого воздуха:
- для управления пневмоустройствами	0,6 Мпа/0,3 м³/мин
- для системы пневмоподачи	0,3 Мпа/5 м³/мин
Требования к системе аспирации (разряжение), м³/час	от 1000 до 2000
Электрическое питание, В/Гц	380/50
Потребляемая мощность, кВт	до 0,5
Габаритные размеры (Д×Ш×В), мм	1550×2000×2300
Масса, кг	600
Производитель	ITALTECH, Россия

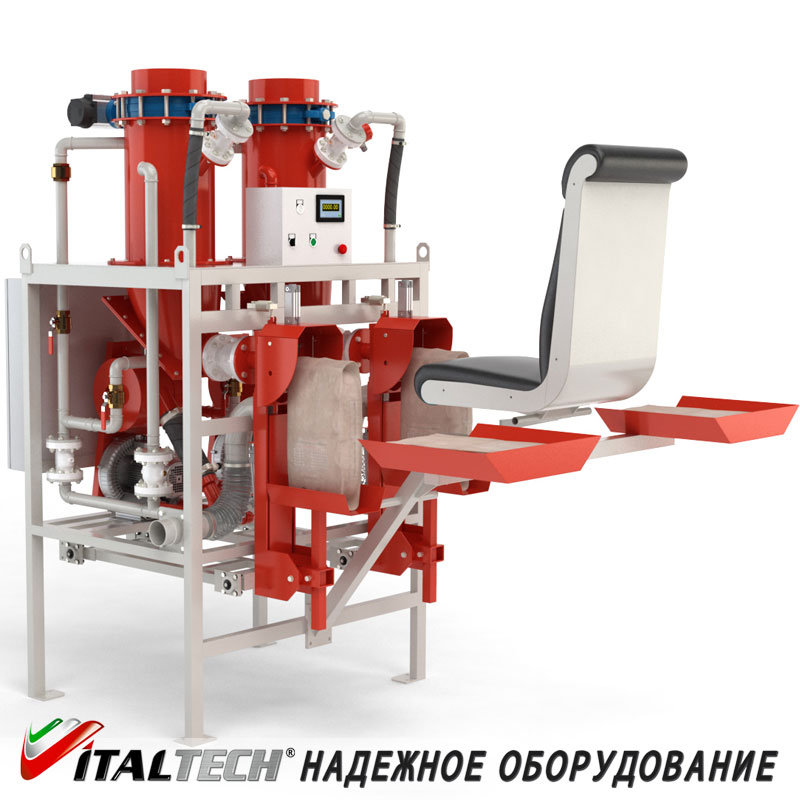

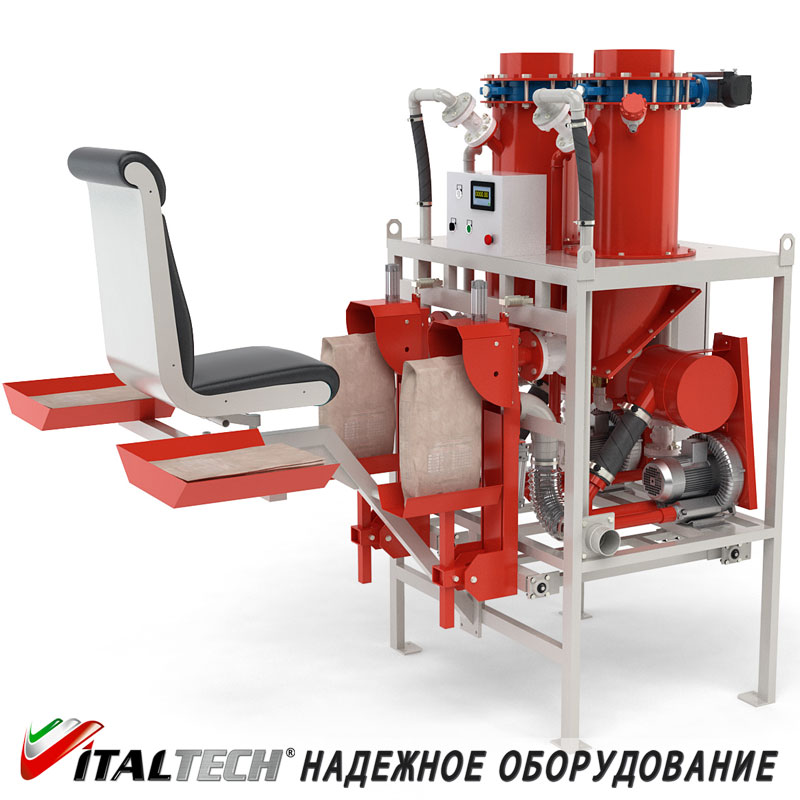

Станция фасовки клапанных мешков AEROPACK DUO FS-02 предназначена для фасовки сыпучих, порошкообразных и зернистых продуктов таких, как сухие строительные смеси, цемент, песок, известь, шлак и другие материалы в клапанные мешки весом от 10 до 50 и более килограмм со скоростью до 350 упаковок в час. Станция фасовки выполнена по зарекомендовавшей себя с положительной стороны "классической" пневматической схеме.

Принцип работы.

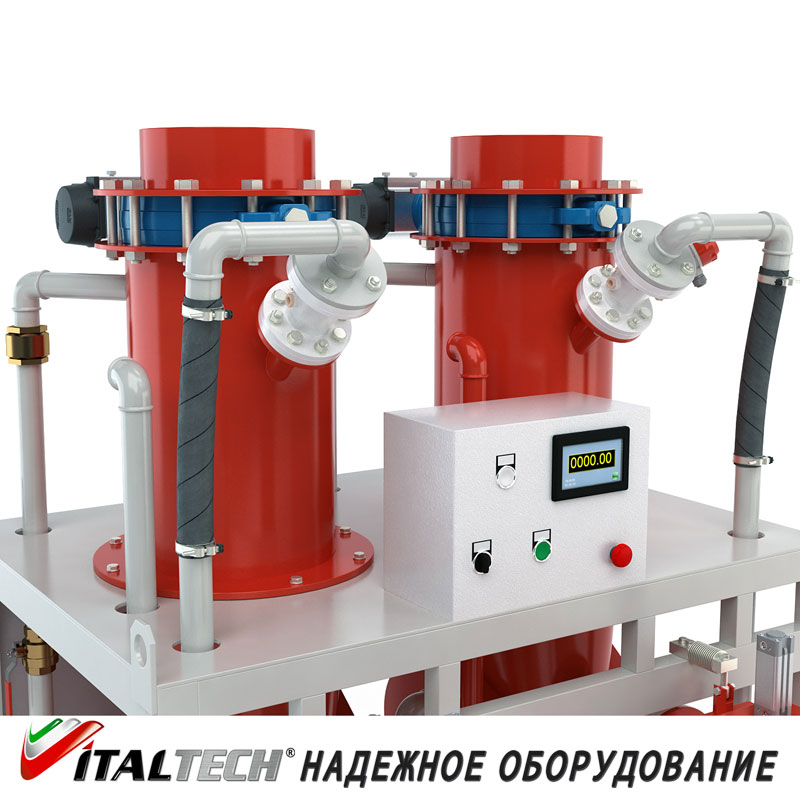

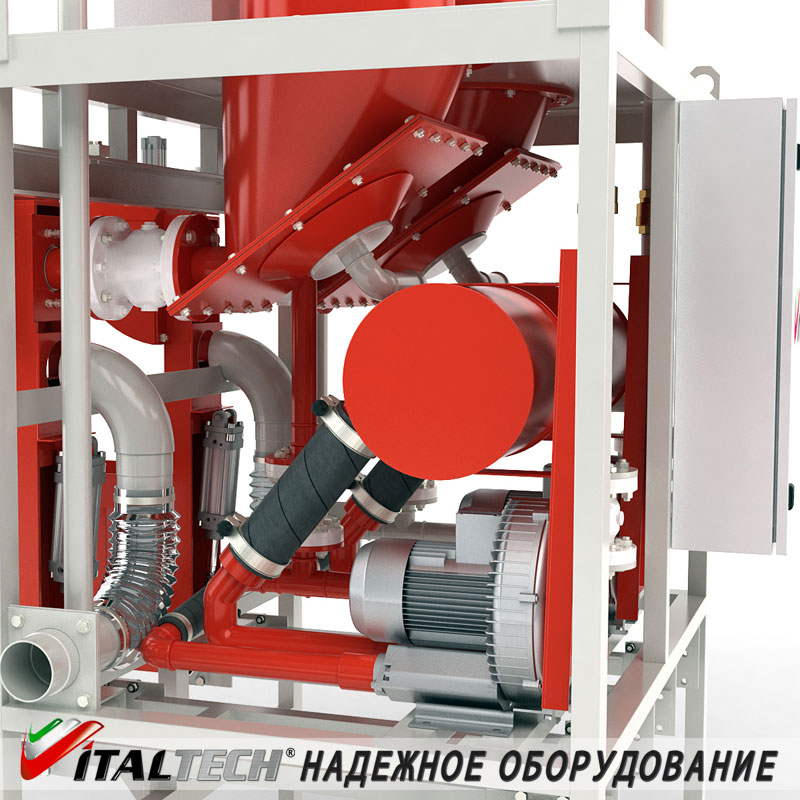

Подготовленный для фасовки материал загружается из промежуточного бункера станции фасовки через приемное отверстие, перекрываемое заслонкой, в камеру пневмонагнетателя. По сигналу от датчика уровня, встроенного в камеру пневмонагнетателя заслонка закрывается и в камеру подается сжатый воздух, образуя аэровоздушную смесь, которая через открытый дозирующий пневмоклапан и загрузочный патрубок транспортируется в мешок.

Дозирование продукта - весовое, осуществляется по принципу "брутто", продукт непрерывно взвешивается вместе с мешком по мере его наполнения. После взвешивания нужного количества материала в мешке, дозирующий пневмоклапан закрывается, препятствуя поступлению материала в мешок, срабатывает пневмоцилиндр прижима, освобождая клапан мешка и пневмоцилиндр механизма сброса, опуская лоток с наполненным мешком вниз. Мешок под собственным весом под углом 90 град сваливается на транспортерную ленту ленточного конвейера и по нему поступают в склад готовой продукции. Для погрузки мешков могут использоваться ленточные транспортеры (конвейеры) серии "LK".

Производительность станции фасовки непосредственно связана с величиной дозы фасуемого продукта. При фасовке продукта с насыпным весом 1000 кг/м³ в мешки по 50 кг, она составляет около 18 т/час. Существенное влияние на скорость фасовки оказывают свойства фасуемого продукта.

Независимая настройка давления сжатого воздуха, подаваемого в наполнительный канал позволяет использовать станцию фасовки для работы с разными, в том числе трудными с точки зрения фасовки, продуктами. Свободное сечение дозирующего клапана в режиме "тонкого" потока регулируется, что дает возможность настраивать погрешность дозирования в требуемом диапазоне. Наполняемые мешки с материалом опираются на стационарную опору.

Операции, осуществляемые на станции фасовки AEROPACK DUO FS-02:

прижим пустого мешка к основанию загрузочного патрубка;
контроль наличия мешка в зоне дозирования (опция);
"обнуление" тары;
подача продукта в камеру пневмонагнетателя;
подача сжатого воздуха в камеру пневмонагнетателя;
наполнение "полным" потоком;
досыпка "тонким" потоком;
сброс давления в камере;
сброс наполненного мешка.

Управление станцией фасовки клапанных мешков осуществляется с лицевой панели шкафа автоматизированного управления САУ AEROPACK LOGIC. Управление осуществляется в полуавтоматическом режиме.
