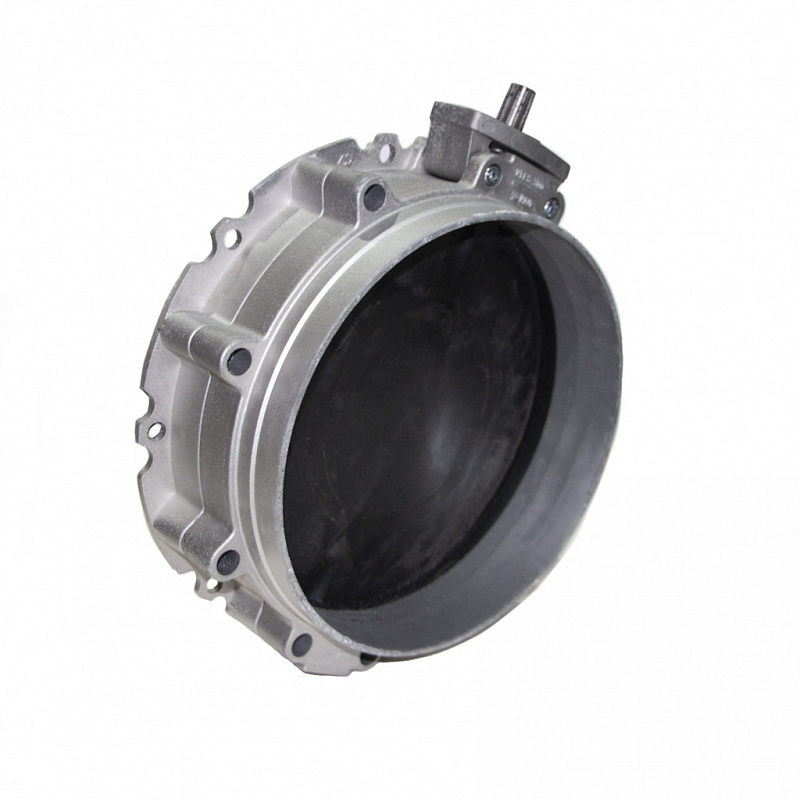

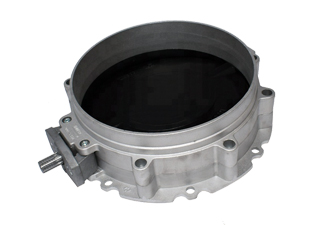

Дисковый затвор V1FS 350GBN (чугун)

Корпус дискового затвора изготавливается по технологии литья под давлением из алюминия, что позволяет значительно снизить вес изделия и избежать образования кратеров, пустот и каверн, способных разрушить корпус в процессе работы или монтажа. Корпус имеет форму кольца и состоит из двух частей, как минимум одна из которых имеет крепёжный фланец, для монтажа затвора в нижней части бункера или силоса. Вторая часть корпуса затвора может иметь патрубок для крепления гофрированной трубы или быть симметрична первой, и иметь крепёжный фланец. В специальной канавке корпуса затвора устанавливается уплотнение из эластомера, которое получает предварительное напряжение при сборке половинок корпуса. Уплотнение позволяет обеспечивать надёжное, герметичное прилегание к поворотному диску.

На боковых поверхностях корпуса затвора выполнены отверстия, через которые устанавливаются две полуоси, на которых крепится сменная пластина поворотного диска. В зависимости от физических свойств истекающего продукта, поворотный диск затвора может быть изготовлен из различных материалов. Для отсекания потока цемента, затвор оснащают поворотным диском из технического полимера, а для высокоабразивных материалов, таких как песок, принято использовать чугунные диски.

Затворы V1FS выполнены с одним верхним фланцем и с нижней частью для соединения с гибким рукавом.

Дисковые затворы VFS используются во всех типах предприятий, перерабатывающих порошки и гранулированные материалы, где необходимо преграждение потока сухого материала, подаваемого самотеком. Они устанавливаются под бункерами, корзинами, силосами, шнеками или конвейерами других типов либо для перекрытия каналов пневматического конвейера. Благодаря специальной конструкции и используемым конструкционным материалам они являются очень экономичным и самым эффективным решением.

Особенности:

• Диски из чугуна или углеродистой стали с полимерным покрытием.
• Небольшое число компонентов.
• Модель V1FS с верхним фланцем и отбортованным патрубком подходит для установки гибкого рукава.
• V2FS с одинаковыми верхним и нижним фланцами.
• Защита от пыли и герметичность до 0,2 бара.
• Литой алюминиевый корпус, изготовленный из двух частей.
• Используется для порошковых и зерновых продуктов.
• Небольшой вес и простота в транспортировке.
