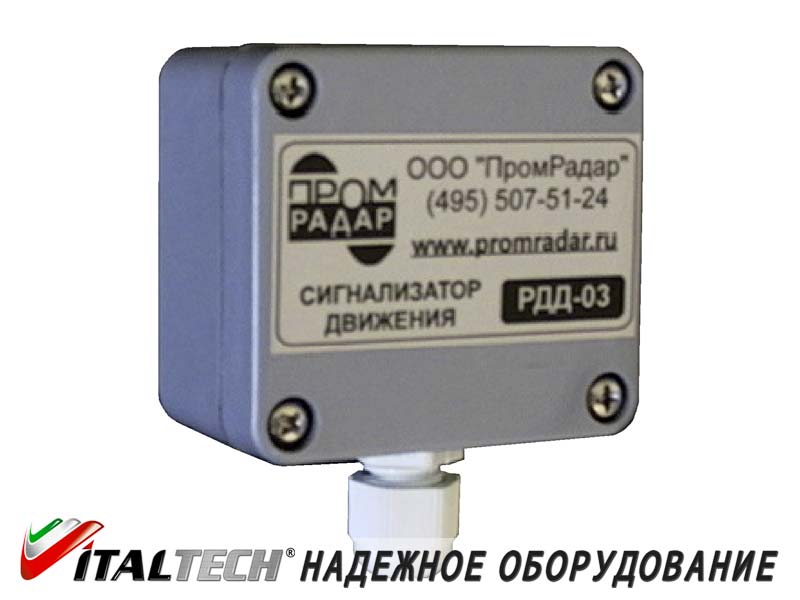

Микроволновый датчик движения РДД-03А

Наличие на складе	Под заказ
Рабочий диапазон скоростей контролируемого объекта	от 0,1 до 25 м/с
Максимальное расстояние до контролируемого объекта	0,3* м
Напряжение питания	от 15 до 27 В постоянного тока
Предельно допустимый уровень пульсаций напряжения питания	10%
Тип выходного сигнала	открытый коллектор (NPN) с токовой защитой

все характеристики

Цена: 6 730 руб.

Кол-во: +-

В корзину

Описание

Рабочий диапазон скоростей контролируемого объекта	от 0,1 до 25 м/с
Максимальное расстояние до контролируемого объекта	0,3* м
Напряжение питания	от 15 до 27 В постоянного тока
Предельно допустимый уровень пульсаций напряжения питания	10%
Тип выходного сигнала	открытый коллектор (NPN) с токовой защитой
Остаточное напряжение на выходе при движении контролируемого объекта, не более	3 В
Максимально допустимый постоянный ток нагрузки	80 мА
Ток срабатывания схемы защиты выходного каскада, не менее	90 мА
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Постоянная выходная мощность генератора, не более	1 мВт
Задержка срабатывания	регулируемая от 1 до 20 с
Тип задержки	переключаемая (на включение/на отключение/симметричная)
Средняя наработка на отказ, не менее	10000 ч
Средний срок службы, не менее	10 лет
Температура окружающей среды	от -40 до +40°C
Исполнение по ГОСТ 14254-96	IP65
Масса без упаковки, не более	0,12 кг
* максимальное расстояние (дальность действия) соответствует металлическому отражателю площадью 30 см² при его приближении к датчику со скоростью 4 м/с

Сигнализатор движения РДД-03А, далее именуемый «датчик», предназначен для:

контроля наличия (отсутствия) движения потока сыпучего продукта при его перемещении в самотёчном, аэрозольном и пневматическом транспорте;
контроля за выходом сыпучего продукта из перерабатывающих машин;
сигнализации о холостой (без продукта) работе механизмов;
сигнализации попадания сыпучего продукта в воздухопроводы;
контроля обрыва цепи скребкового конвейера;
контроля вращения (движения) шлюзового затвора, других промышленных установок;
одновременного контроля подпора и обрыва шнека секционного винтового конвейера;
сигнализации наличия (отсутствия) продукта на ленте ленточного конвейера.

Принцип работы датчика основан на изменении частоты радиосигнала, отражённого от движущегося объекта («эффект Допплера»). Малогабаритные промышленные датчики движения радарного типа со степенью защиты корпуса IP65. Нужный интервал контролируемых скоростей (из диапазона 0,1-25 м/сек.) задаётся органами регулировки. Зона чувствительности – до 30 см, диапазон рабочих температур - от ‑ 40 до + 40ОС.

разработан для применения в автоматизированных системах управления производством. Напряжение питания – от 15 до 27 В постоянного тока. Выходной сигнал – "NPN открытый коллектор". Задержка срабатывания регулируется от 1 до 20 сек., а её тип (на включение, на выключение или симметричная задержка) задаётся встроенным переключателем.
