Сигнализатор уровня РСУ-3

Сигнализатор уровня РСУ-3 (далее – «датчик») предназначен для контроля пороговых уровней неабразивных неагрессивных сыпучих материалов в бункере (продуктопроводе) и формирования релейного сигнала через установленное время задержки. РСУ-3 может устанавливаться для контроля верхнего и нижнего уровня продукта в бункерах, использоваться как сигнализатор подпора в головках и башмаках норий, сбросных коробах винтовых и цепных конвейеров и т.д.

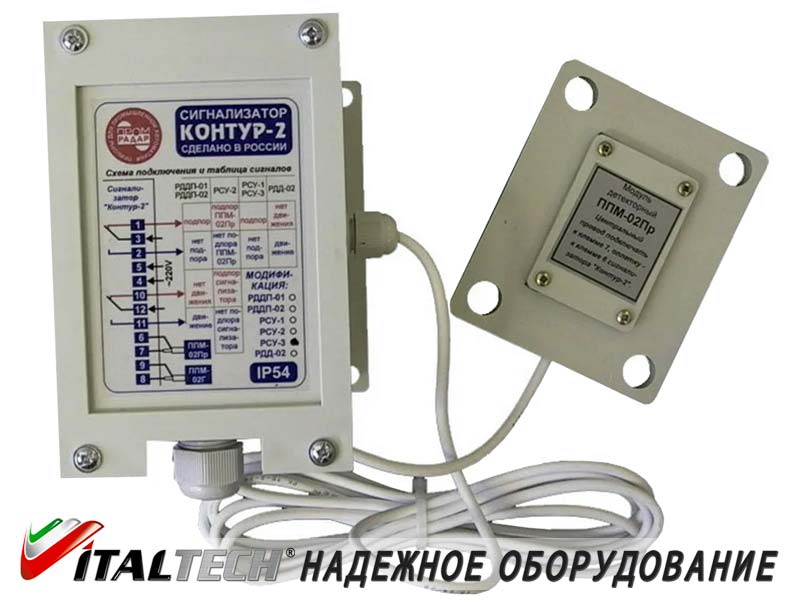

РСУ-3 состоит из выносного приёмника и сигнализатора, внутри которого расположены органы регулировки и генератор радиосигнала. Диаметр (ширина) контролируемого объекта – до 1,5 м. РСУ-3 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц).

На противоположные стороны бункера (самотёка) в подготовленные отверстия устанавливаются генератор и приёмник радиосигнала. Когда пространство между ними заполняется продуктом, уровень сигнала в приёмнике резко падает, вызывая срабатывание прибора "на подпор".

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала.

Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т.д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т.д.
