Станция фасовки в открытые мешки OPEN BAG FS-03 ITALTECH

Станция фасовки в открытые мешки OPEN BAG FS-03 ITALTECH (со шнековым питателем)

Станция для фасовки OPEN BAG применяется для загрузки сыпучих материалов и веществ самого различного происхождения в мешки вместимостью от 10 до 50 килограмм. Она может работать в составе поточных технологических линий, осуществляющих упаковку сыпучих материалов, в том числе и в цехах с особыми требованиями к уровню запыленности воздуха. Установка выгодно отличается от ранее поставляемой станции фасовки более компактным исполнением и возможностью использования аспирационной системы.

Устройство и принцип действия

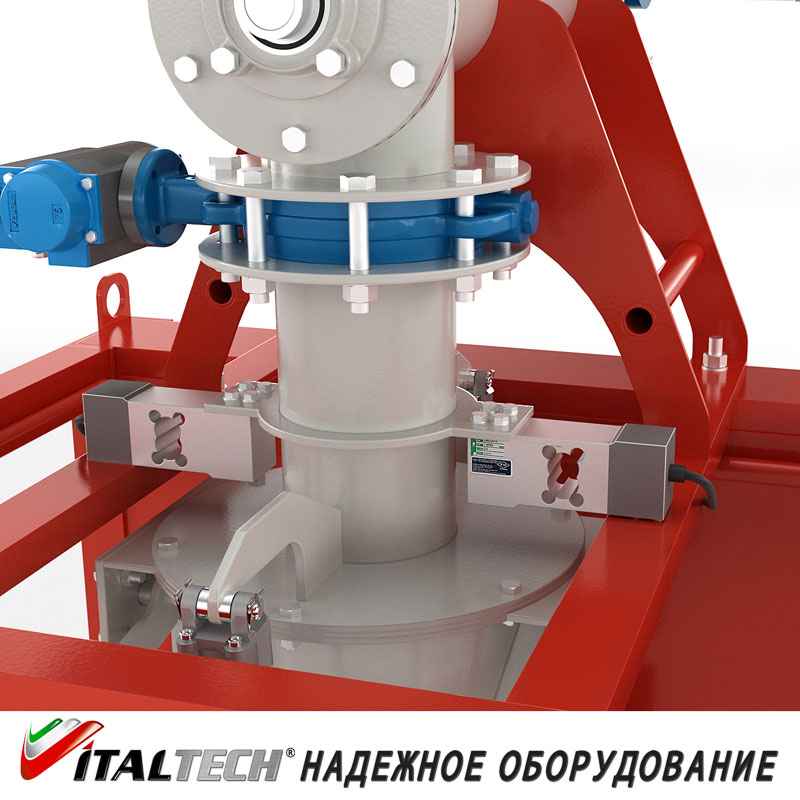

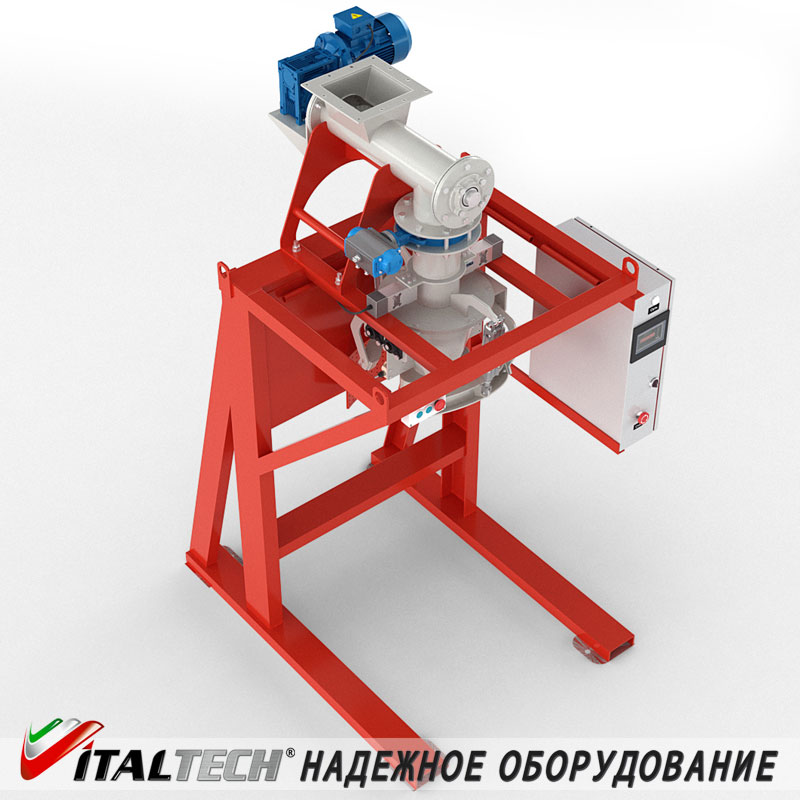

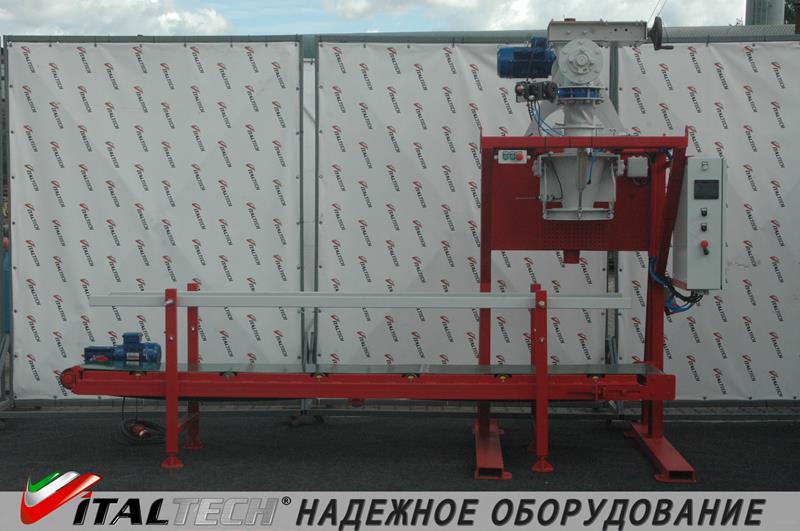

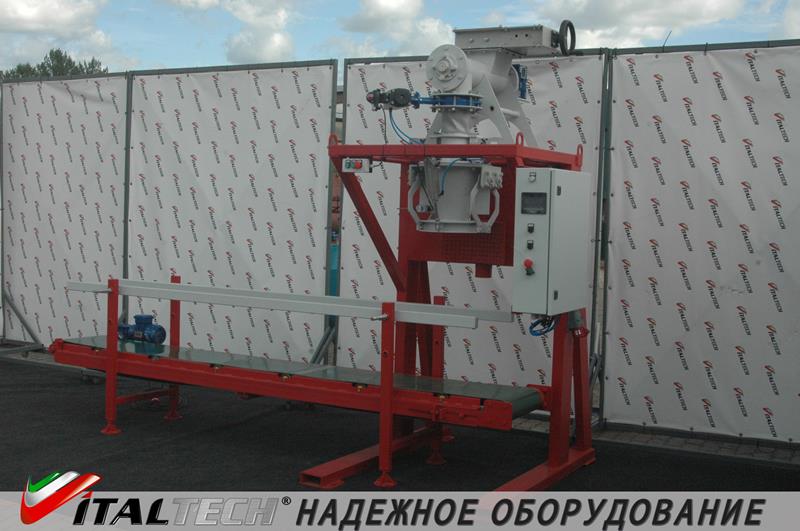

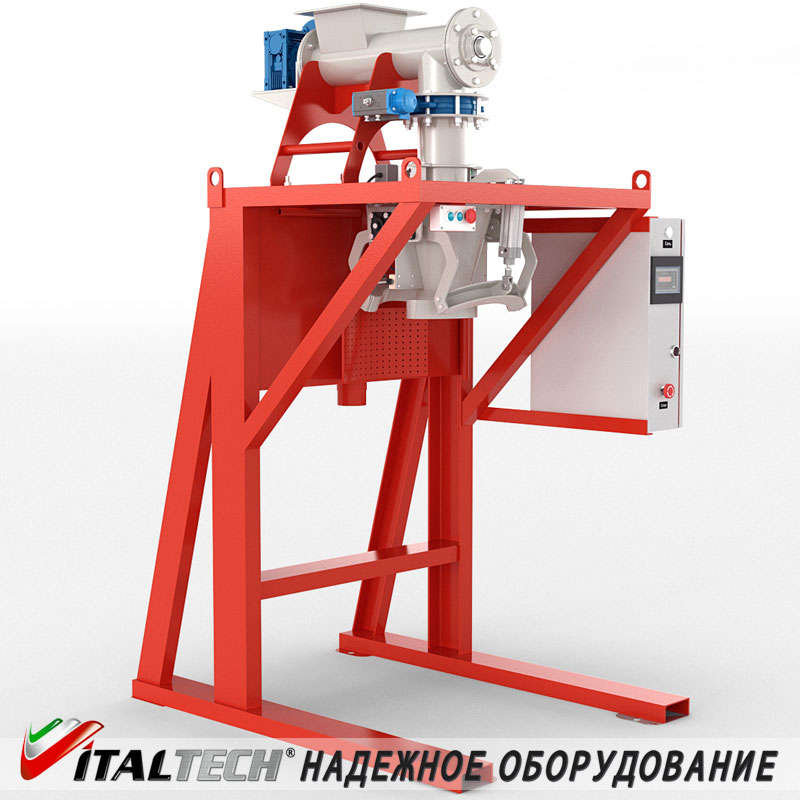

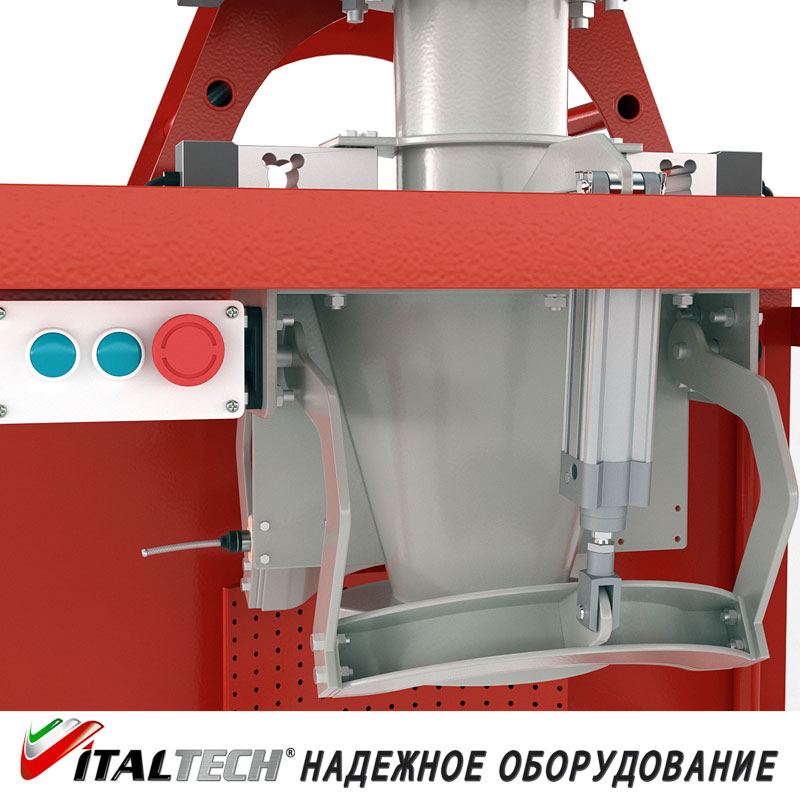

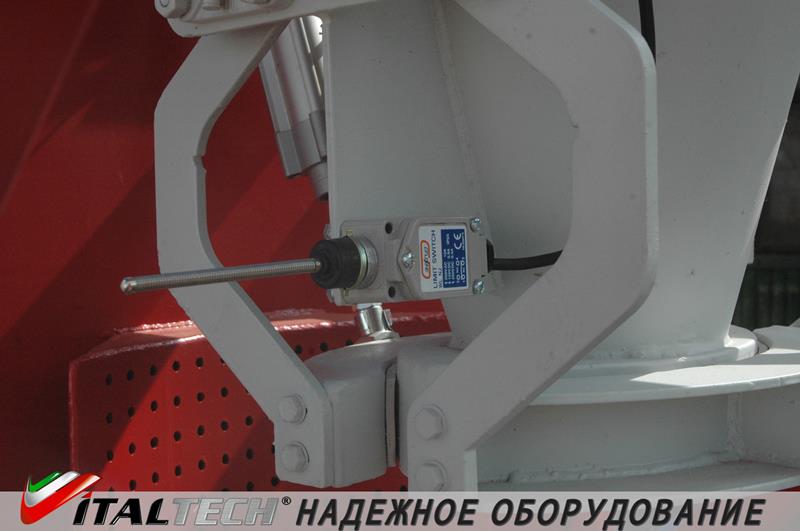

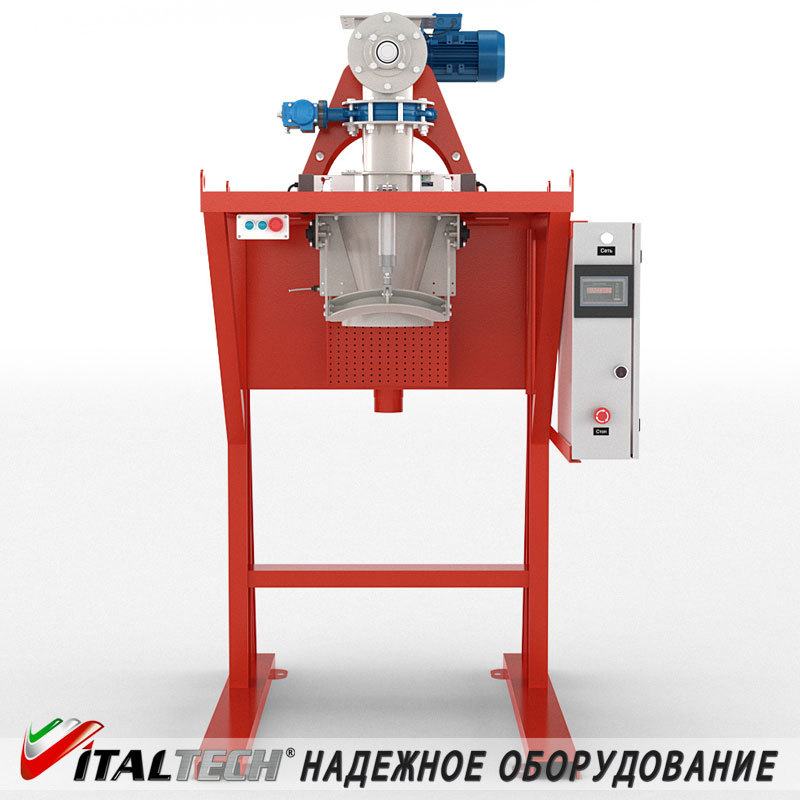

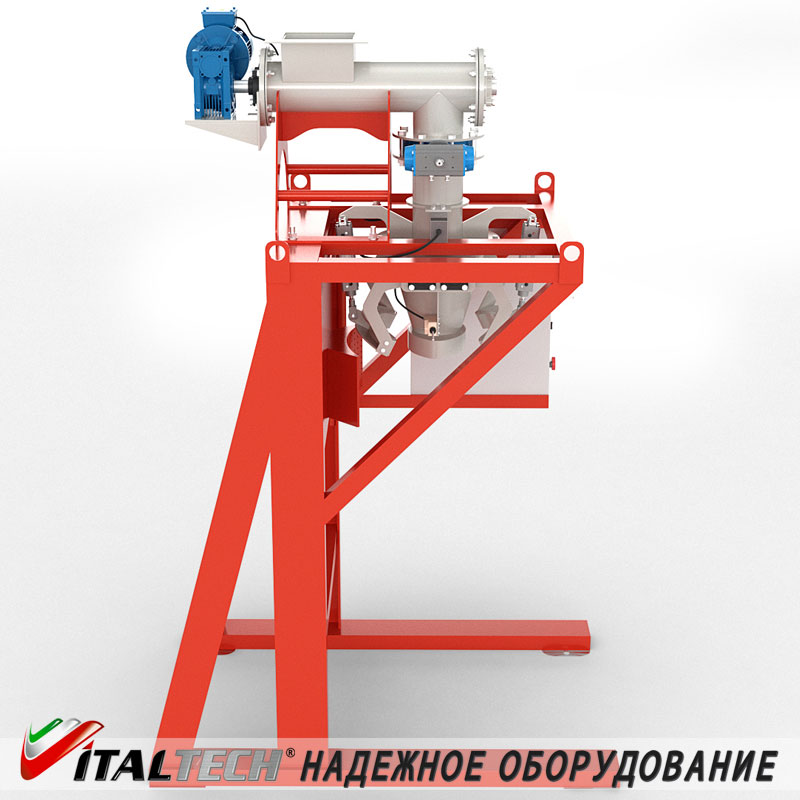

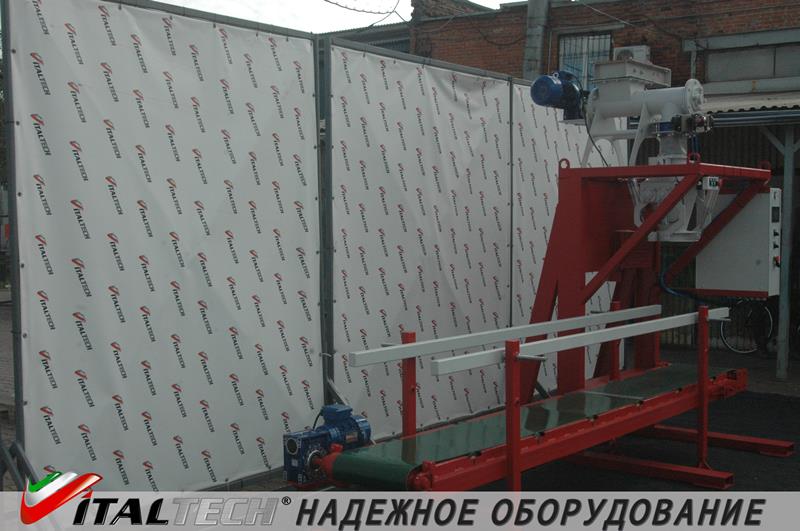

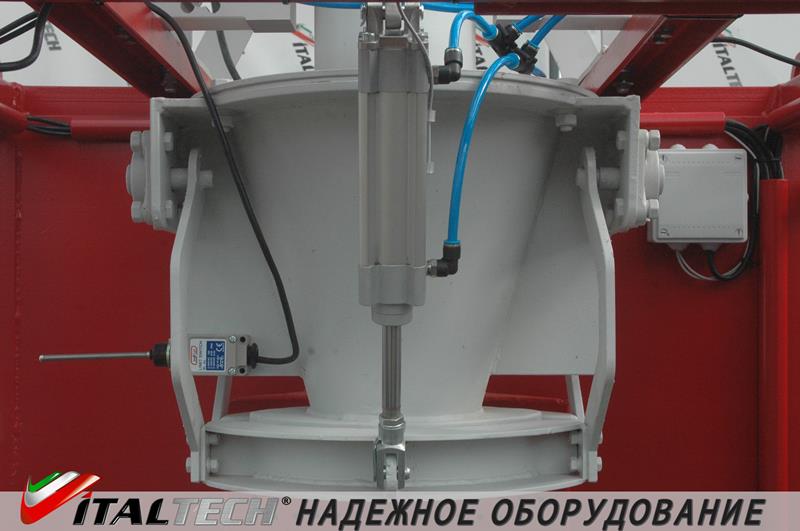

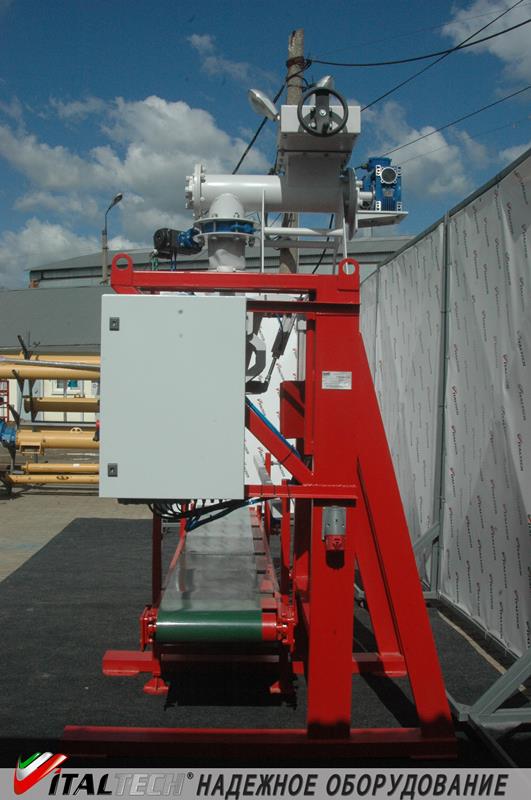

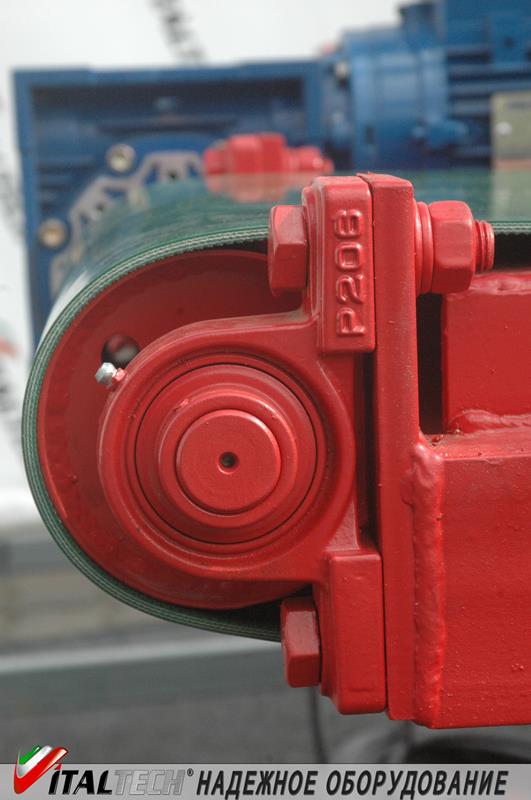

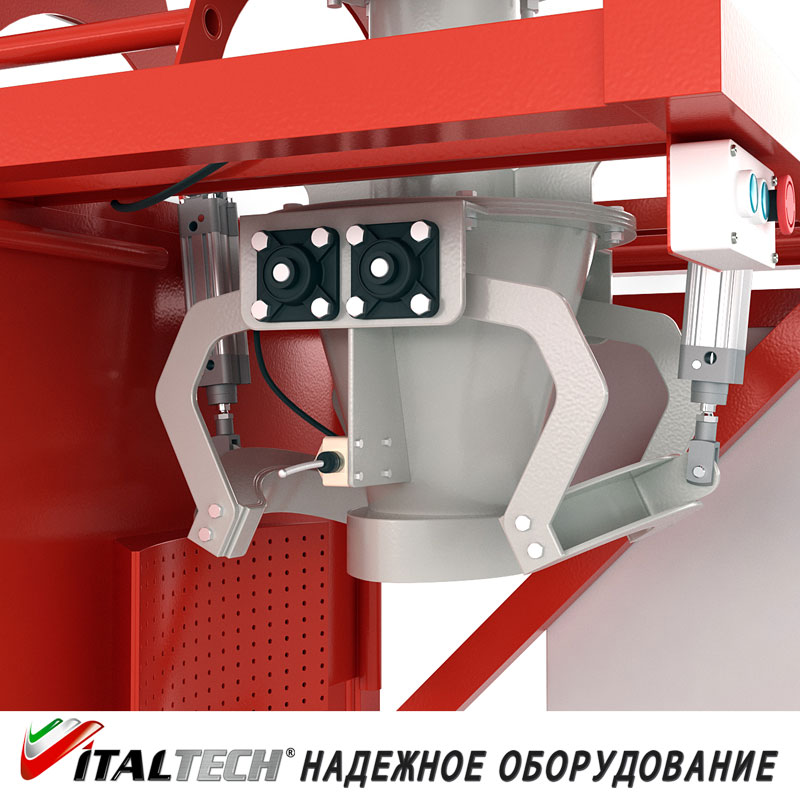

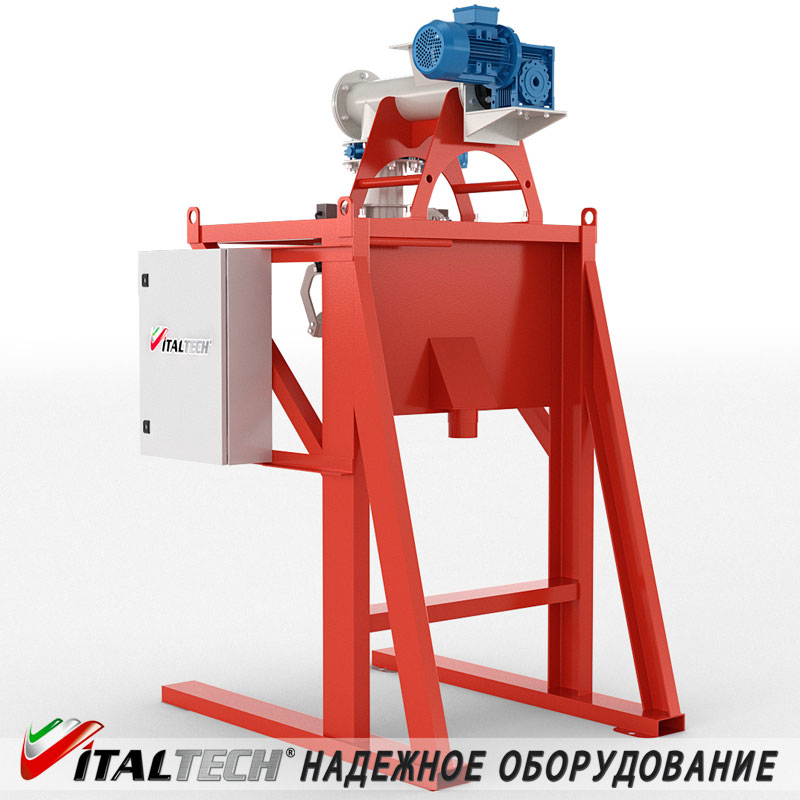

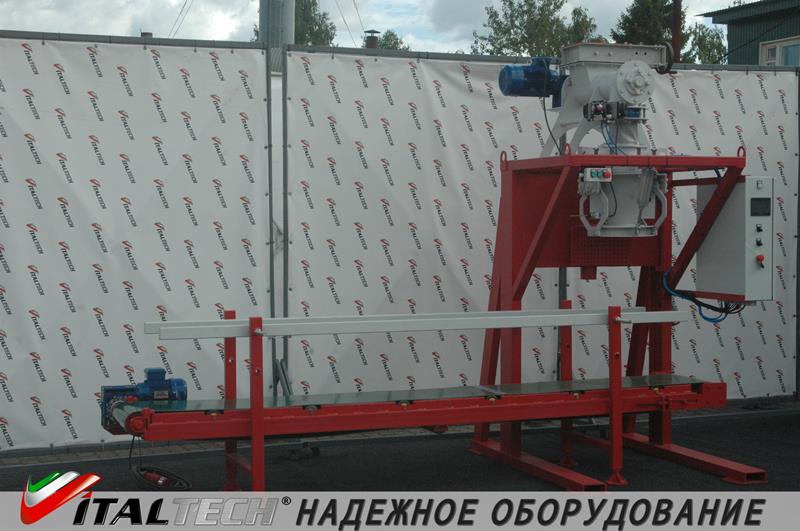

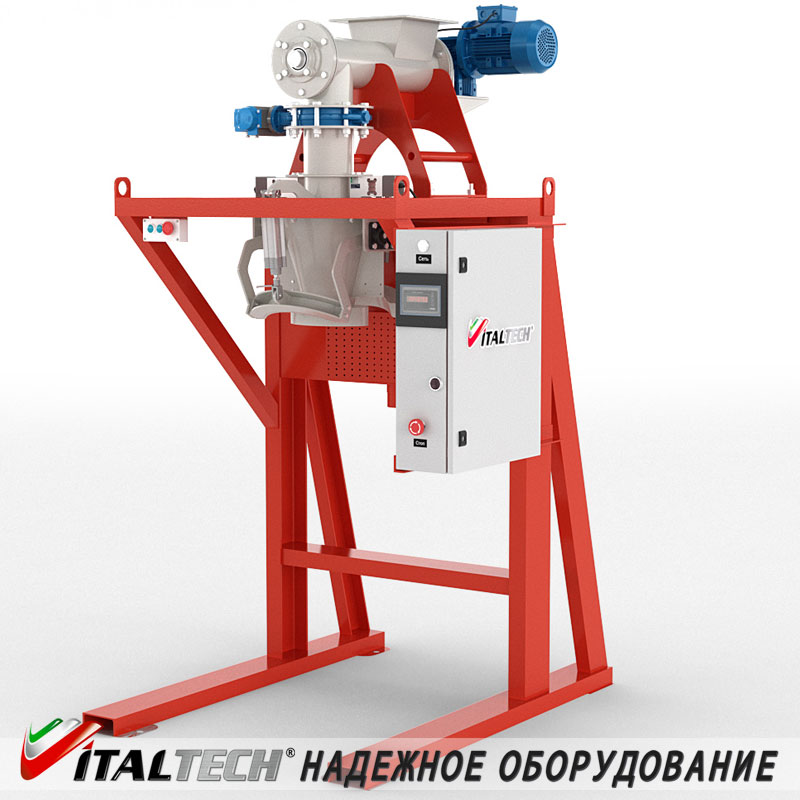

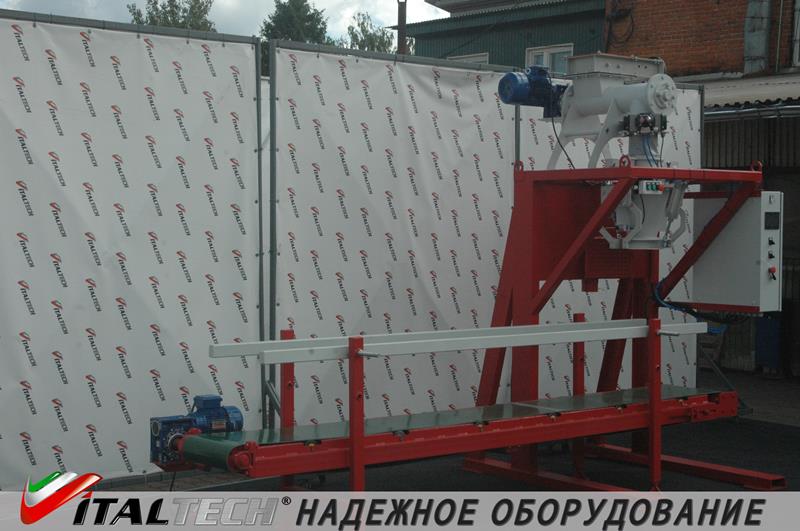

Установка для фасовки сыпучих материалов типа OPEN BAG FS-03 состоит из рамной конструкции, на которой установлен узел загрузки, включающий в себя загрузочную трубу с пневмозатвором, тензометрическую систему, аспирационную систему и механизм, осуществляющий фиксацию горловины загружаемого мешка. Снизу смонтирован ленточный транспортер.

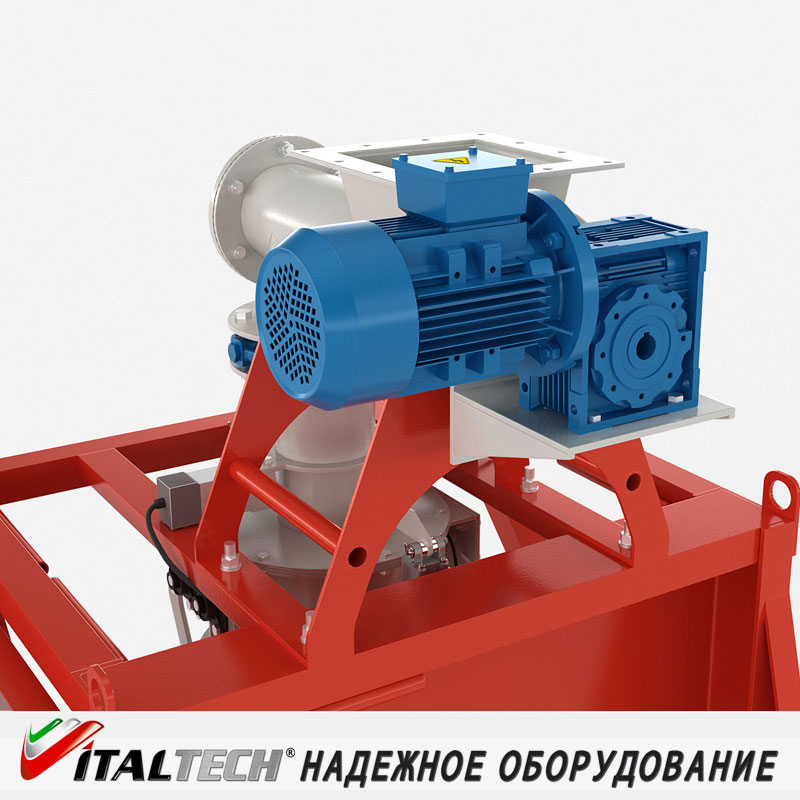

Технологический процесс фасовки материала в мешки на станции происходит в следующей последовательности. Мешок для затаривания одевается на загрузочную трубу и закрепляется с помощью механизма фиксации. Материал, подлежащий затариванию, подается в загрузочную трубу шнековым конвейером. Во время подачи материала осуществляется постоянный тензометрический контроль его весового количества. Фасовка состоит из двух циклов: сначала в режиме «грубо» затаривается большая часть материала, а затем в режиме «точно» более тонким потоком происходит добавление остального количества продукта. После окончания фасовки мешок зашивается или запаивается специальным устройством и транспортируется к месту последующей технологической операции. Все процессы фасовки, благодаря АСУ, осуществляются в полуавтоматическом режиме.

Конкурентные особенности и преимущества станции:

• простота в управлении – установку обслуживает один оператор;

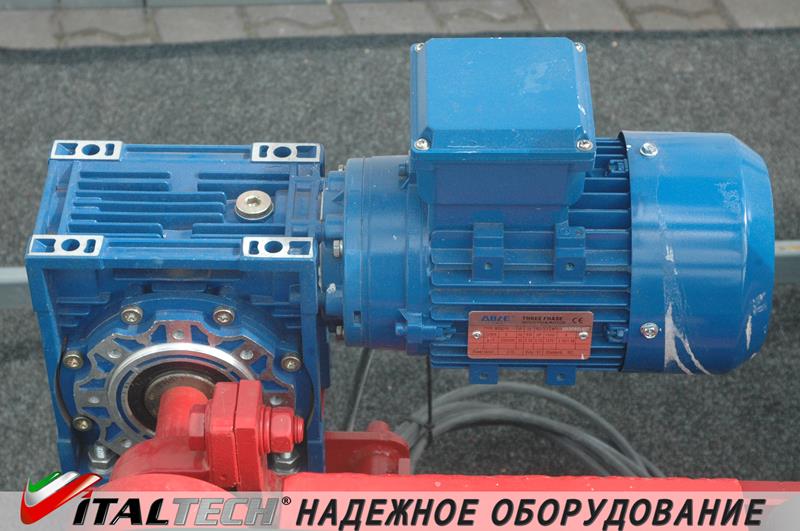

• высокая надежность – конструкция включает в себя узлы и системы всемирно известных итальянских компаний: Bonfiglioli riduttori s.p.a., WAMGROUP, CAMOZZI;
• компактность конструкции и наличие встроенного ленточного конвейера позволяют использовать установку в технологических линиях «мини-заводов»;
• станция может быть укомплектована встроенной аспирационной системой, зашивочным устройством или запайщиком.

Система аспирации

• Подключение станции OPEN BAG FS-03 к аспирационной системе является одним из обязательных условий для ее нормальной работы. Эффективная работа аспирации имеет первостепенное значение, так как в качестве энергоносителя используется сжатый воздух. Рекомендуется применять аспирационную систему на основе фильтра рукавного типа WAMFLO (Италия), который устанавливается на бункере.
• Сжатый воздух, применяемый в станции, должен осушиваться до точки росы + 30С и очищаться от примесей фильтрами с тонкостью фильтрации 25мкм. Для этой цели в составе установки предусмотрено использование специальных устройств фильтрации и осушки воздуха итальянской компании CAMOZZI.

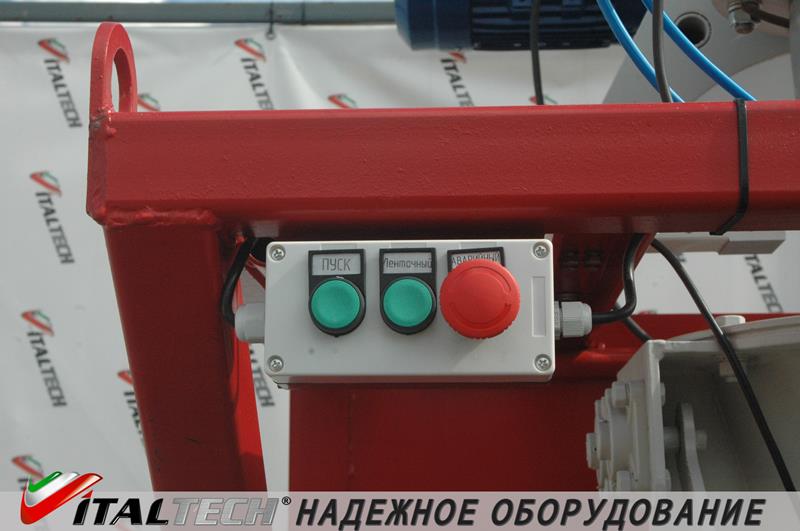

Управление работой станции

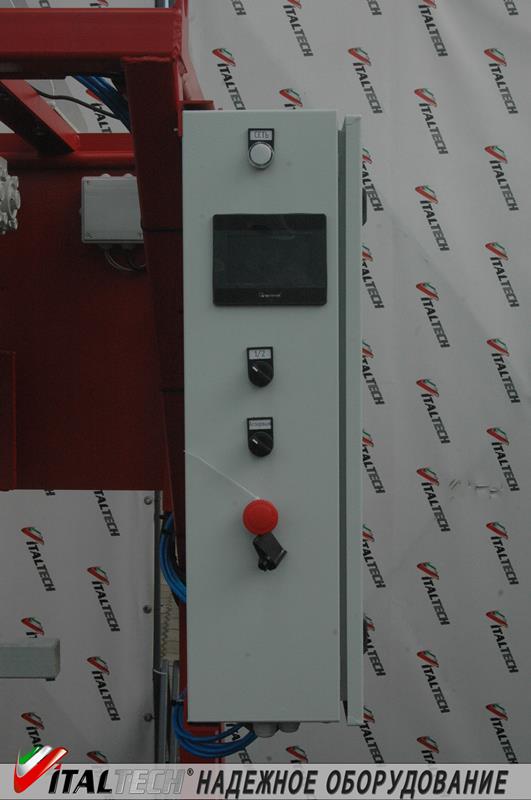

Управление установкой для фасовки сыпучих материалов в мешки клапанного типа осуществляется с помощью шкафа управления САУ OPENBAG LOGIC. Процесс управление происходит в полуавтоматическом режиме.
