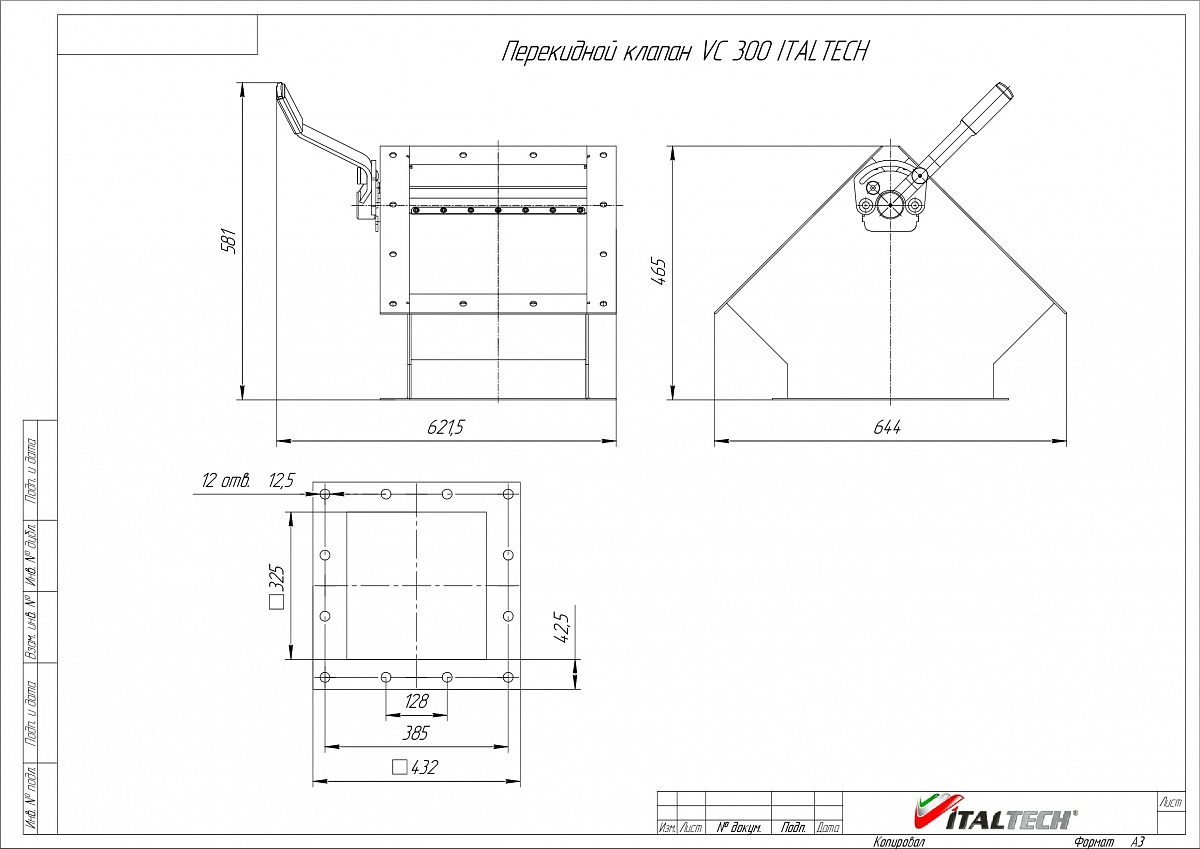

Перекидной клапан VC 300 ITALTECH с ручным приводом (углеродистая сталь)

Переключатель потока (перекидной клапан) VC ITALTECH

Назначение оборудования

В разных отраслях промышленного производства используются сыпучие материалы, как гранулированные, так и порошковые. Их необходимо очищать, сортировать и т.п., а значит – разделять на два и более потока. Эта операция производится с помощью перекидного клапана, который встраивается в общую технологическую линию. Данный механизм также называется клапаном отвода, переключателем потока, перекидным затвором, двухрукавной течкой и т.д.

Наше предприятие изготавливает перекидной клапан (переключатель потока) марки VC ITALTECH.

Устройство оборудования

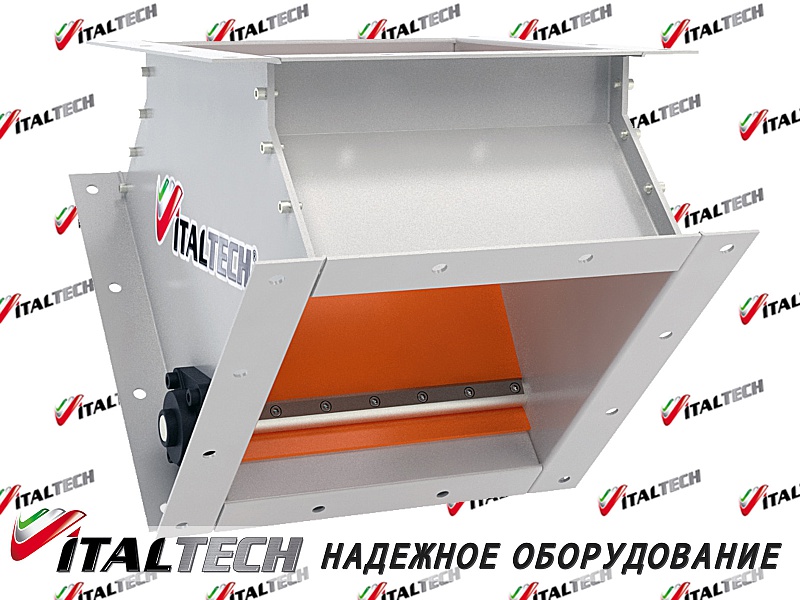

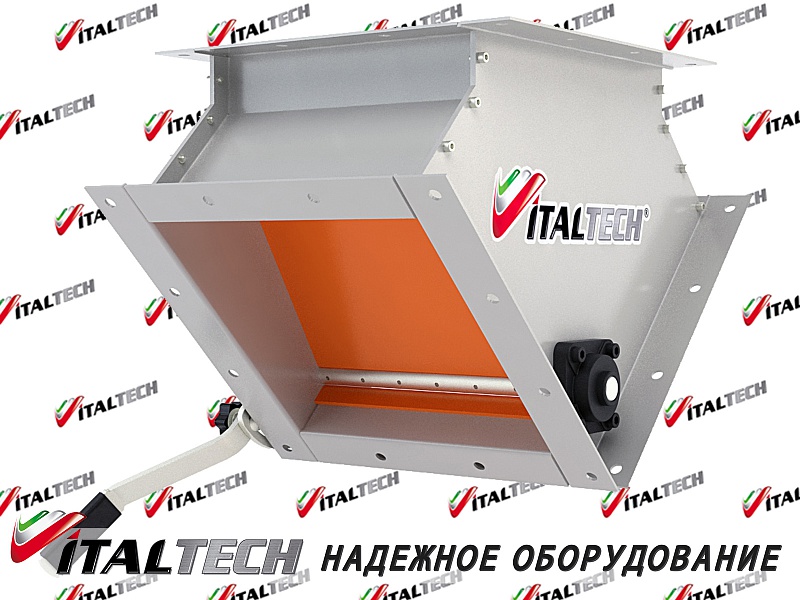

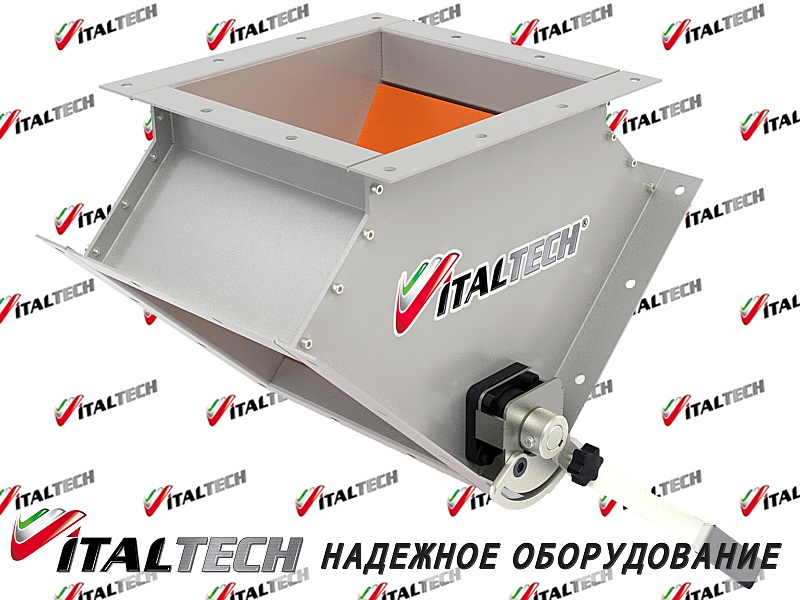

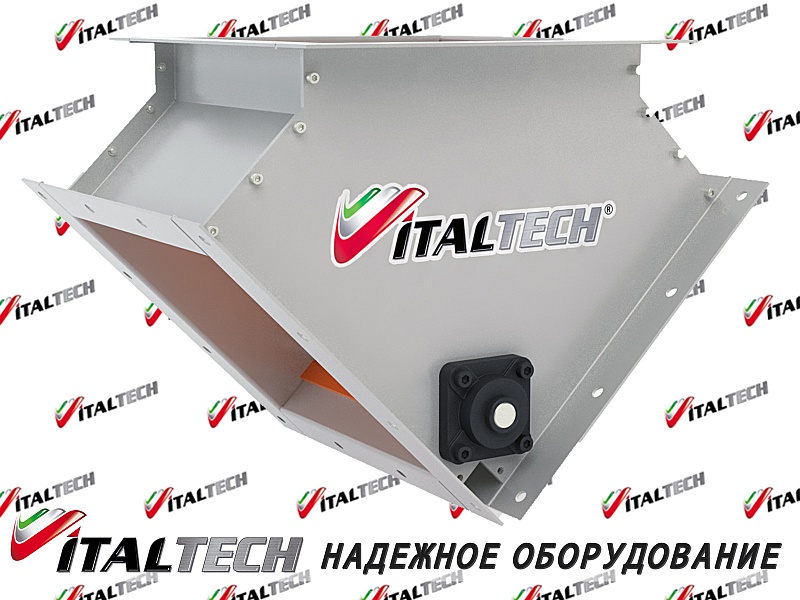

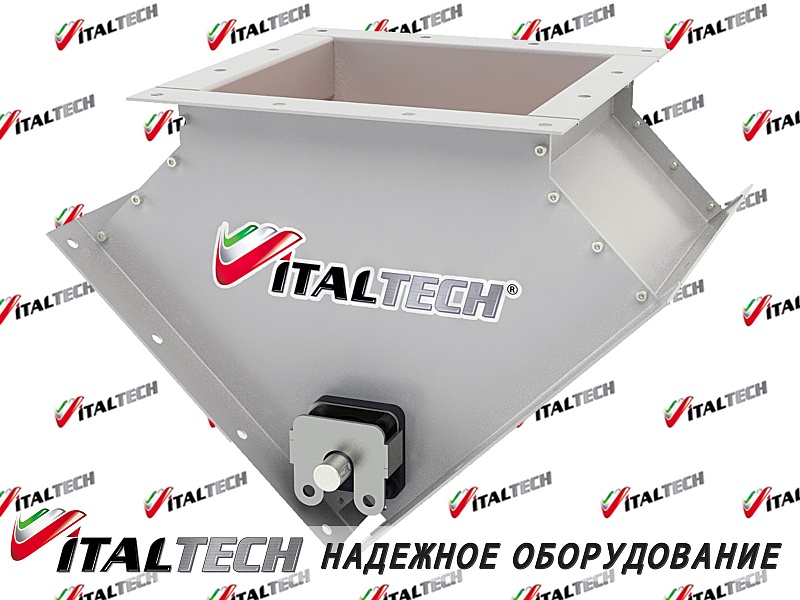

Переключатель потока – это квадратная в поперечном сечении труба. В самом простом варианте она имеет один загрузочный патрубок и два разгрузочных.

• Для встраивания перекидного клапана в технологическую линию к патрубкам устройства приварены фланцы.

• Существует четыре стандартных размера: 150х150 мм, 200х200 мм, 250х250мм, 300х300 мм. Этот размерный ряд удовлетворяет потребностям большинства современных производств.

Материал оборудования

Корпус перекидного клапана VC ITALTECH изготовляется из углеродистой стали. Такой материал обеспечивает достаточную для данного оборудования прочность.

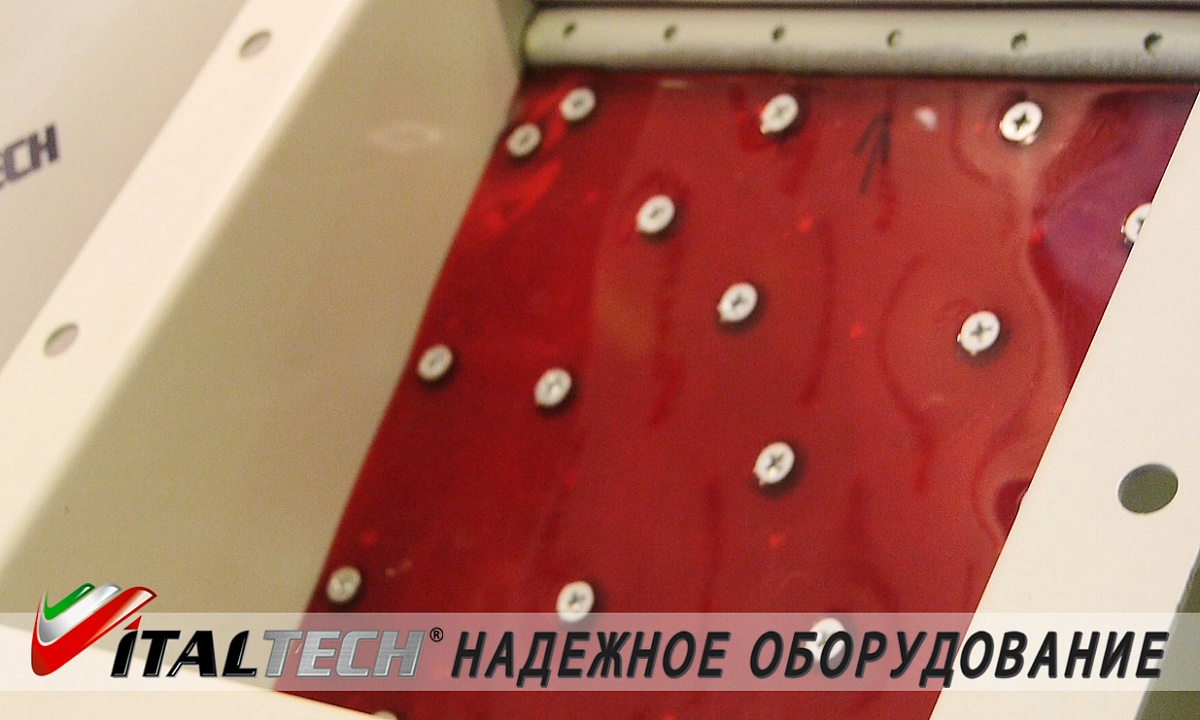

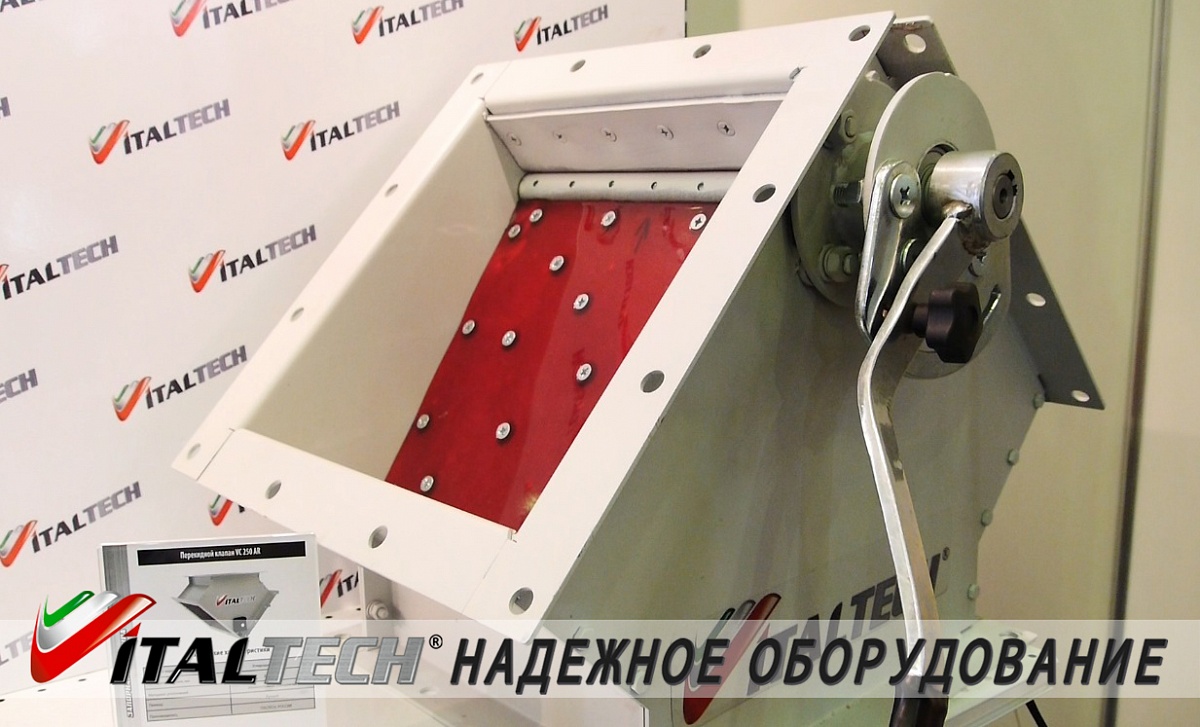

• Поскольку внутренняя поверхность устройства может контактировать с самыми разными материалами, она дополнительно снабжается съемной накладкой из технического полимера.

• К этому материалу не будут прилипать частицы пропускаемых через клапан материалов, что исключает загрязнение внутри клапана.

• Кроме того, полимер также устойчив к постоянному трению (к абразивному износу)., создаваемому движением материала.

Принцип работы оборудования

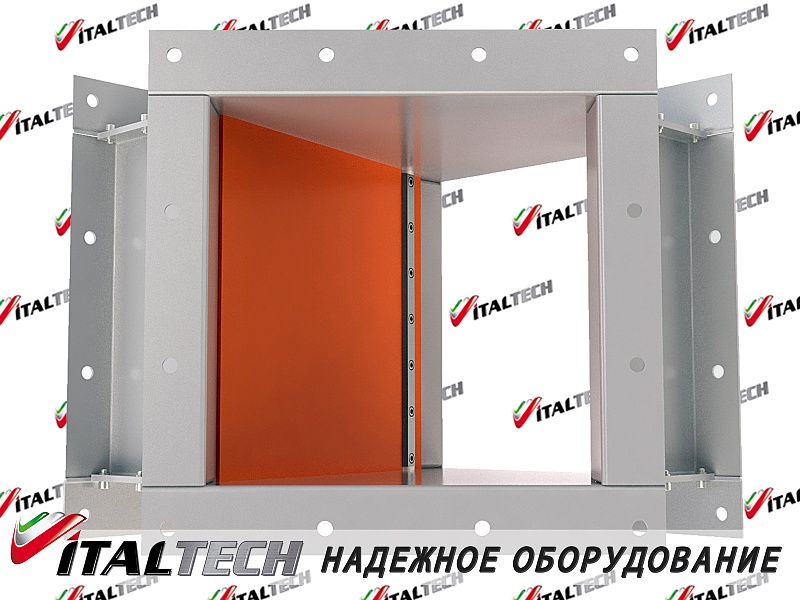

Поворотный шибер герметично перекрывает один из разгрузочных патрубков перекидного клапана и обеспечивает полное истечение материала в другом направлении.

• Форма клапана обеспечивает беспрепятственное истечение без лишнего трения и формирование мертвых зон, в которых скапливается не захваченная общим потоком часть перемещаемого материала.

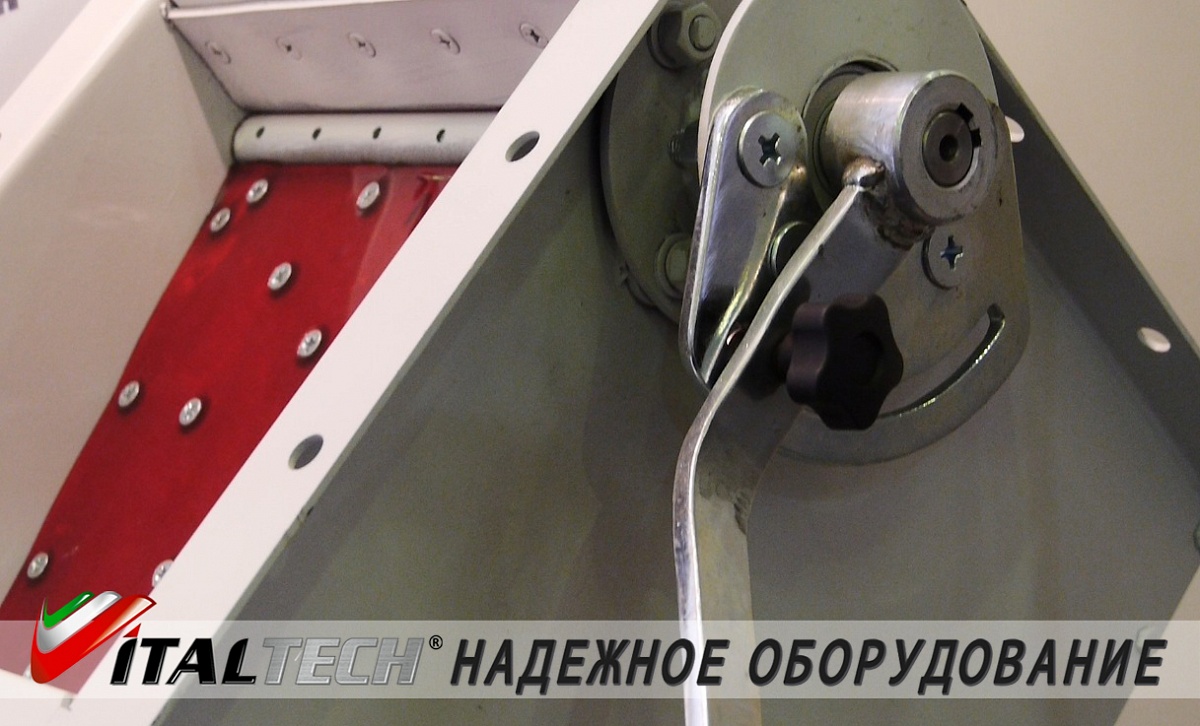

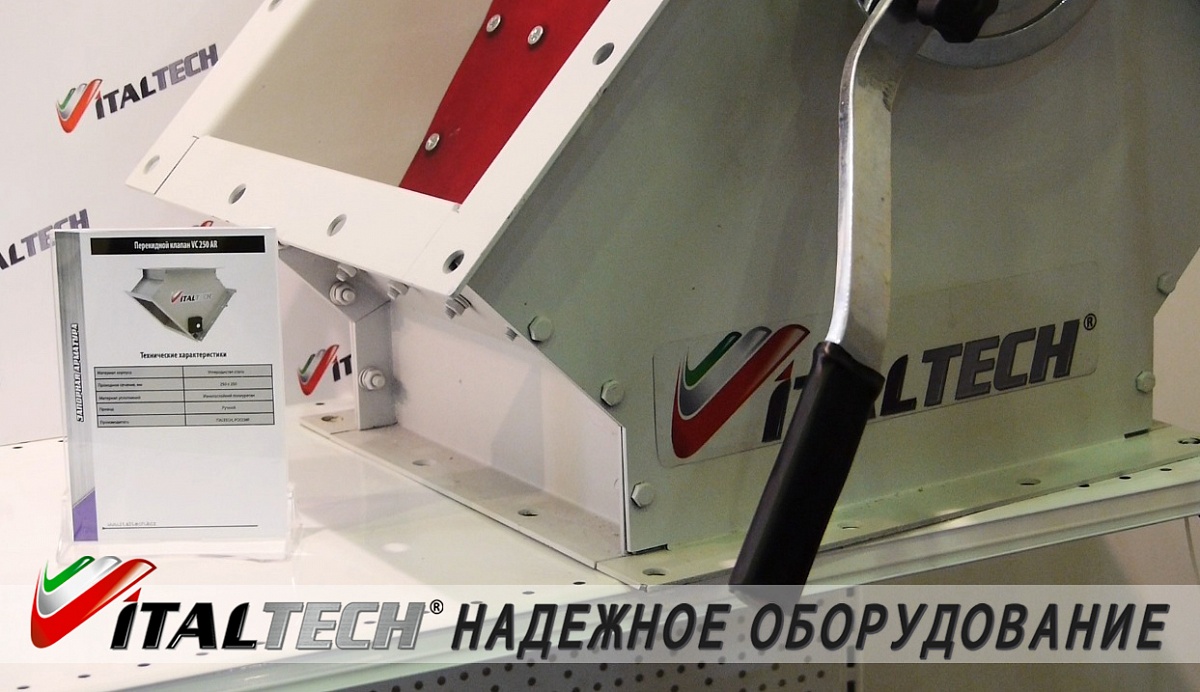

• Переключатель потока приводиться в движение с помощью ручного, пневматического или электромеханического привода. Это позволяет установить оборудование на любом производстве, учесть любую специфику.


Применение оборудования

Перекидной клапан VC ITALTECH может применяться на любом производстве, связанном с сыпучими материалами.

• Оборудование устанавливается в линиях сыпучих материалов для перемещения потоков зерна, стеклянной крошки, опилок, кормов для животных, а также цемента, песка и других подобных материалов.

• Переключатели потока VC ITALTECH используются на производствах строительной, стекольной, химической, фармацевтической промышленности, на предприятиях сельского хозяйства, агропромышленного комплекса и других.

Преимущества оборудования

Главное достоинство перекидного клапана VC ITALTECH – простота его конструкции. Чем проще оборудование, тем проще его интегрировать в технологическую линию и осуществлять обслуживание в процессе эксплуатации.

• Отсутствие сложных элементов в конструкции клапана повышает его надежность, прочность, долговечность – и при этом снижают себестоимость, а значит, и конечную цену.

Гарантийный срок на перекидной клапан марки VC ITALTECH – 12 месяцев.
