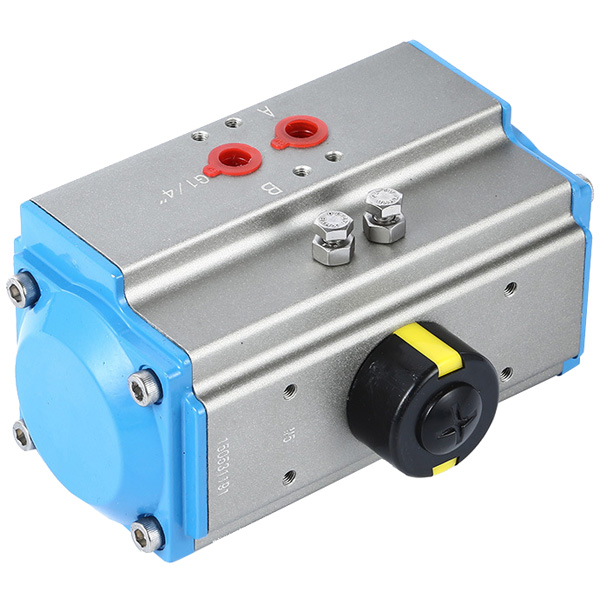

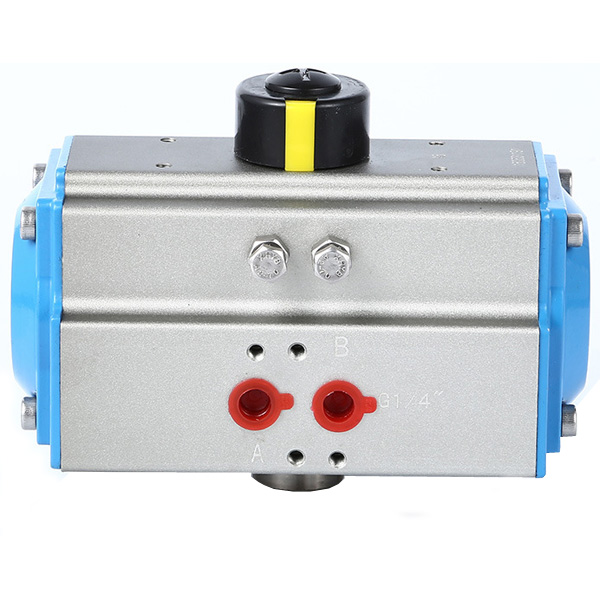

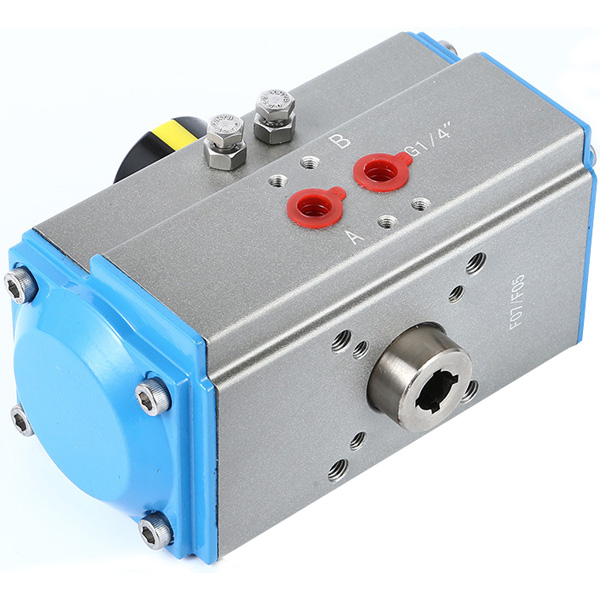

Пневматический привод двустороннего действия AT 140

  • Наличие на складеВ наличии
    Диаметр, мм 140
    Размер грани ступицы пневмопривода, мм 27
    Размер грани штока клапана, мм 27
    Порты подачи воздуха 2xG 1/4'' (NAMUR)
    Объем воздуха, потребляемый пневмоприводом при открытии, л 1,7
  • все характеристики
Цена: 27 900 руб.
Кол-во: +-
В корзину
  • Описание
Диаметр, мм140
Размер грани ступицы пневмопривода, мм27
Размер грани штока клапана, мм27
Порты подачи воздуха2xG 1/4'' (NAMUR)
Объем воздуха, потребляемый пневмоприводом при открытии, л1,7
Объем воздуха, потребляемый пневмоприводом при закрытии, л2,4
Допустимая температура окружающей среды-40…+65 °C
Исходное положениеможет быть установлен в любое исходное положение
Стандарт присоединения пилотного клапанаNAMUR
Стандарт фланца для присоединения пневмопривода к клапануISO 5211, DIN 3337
Степень защиты корпусаIP65
Тип средывоздух (сухой и чистый; размер инородных частиц не должен превышать 30 микрон)
Допустимая температура управляющей среды-20…+80 °C
Минимальное давление управляющей среды, бар3
Максимальное давление управляющей среды, бар8
Корпус пневмоприводаалюминий
Торцевая заглушка пневмоприводалитой алюминий
Уплотнения пневмоприводаPTFE и HNBR
Поршни пневмоприводалитой алюминий
Вал-шестернястальной сплав

Поворотный пневмопривод предназначен для управления шаровыми клапанами (кранами) или дисковыми затворами, у которых присоединительный фланец для установки пневматического привода выполнен в соответствии со стандартами ISO 5211 и DIN 3337.

Поворотные пневмоприводы серии AT являются приводами двустороннего действия. Это обозначает что открытие и закрытие присоединенного к приводу крана или заслонки осуществляется за счет энергии сжатого воздуха.

Корпус пневмопривода двойного действия представляет собой полый алюминиевый цилиндр, на обоих концах которого установлены торцевые заглушки. Внутри пневмопривода расположена воздушная камера, два поршня и вал-шестерня. Пневмопривод имеет два порта для подачи управляющего воздуха (имеется возможность установки непосредственно на пневмопривод пилотного (управляющего) клапана с присоединением по стандарту NAMUR.)

При подаче сжатого воздуха в порт A два поршня пневмопривода расходятся параллельно в противоположном друг от друга направлении, вращая вал-шестерню против часовой стрелки при помощи зубчатой передачи. Вал-шестерня, в свою очередь, передает крутящий момент и поворачивает шток шара клапана, на который установлен пневмопривод. Лишний воздух сбрасывается через порт B.

При подаче сжатого воздуха в порт B два поршня пневмопривода переместятся во встречном направлением, вращая вал-шестерню по часовой стрелке. Таким образом, вал-шестерня повернет шток шара клапана, на который установлен пневмопривод, обратно. Лишний воздух сбрасывается через порт A.

Особенности поворотного пневмопривода двустороннего действия:

  • Уплотнения корпуса пневматического привода выполнены из PTFE и HNBR (гидрированная нитрил-бутадиеновая резина), что позволяет пневмоприводу для трубопроводной арматуры работать при температуре окружающей среды от -40 до +65 °C.
  • Самые важные компоненты в конструкции пневматического поворотного привода проходят антикоррозионную обработку: вал-шестерня изготовлен из никелированного стального сплава, а корпус пневмопривода и его поршни – из твердо анодированного сплава алюминия. Торцевые заглушки корпуса пневмопривода из литого алюминия имеют специальное порошковое напыление.

  • Неполноповоротный пневматический привод серии AT может использоваться для управления любой трубопроводной арматурой, требующей для открытия или закрытия поворота вала на 90° и имеющей стыковочный фланец для присоединения привода выполненный по стандарту ISO 5211.
  • Пневмоприводы серии AT имеют конструкцию шестерня-рейка, за счет чего крутящий момент приводов двустороннего действия не зависит от угла поворота ступицы и постоянен на протяжении всего хода привода.

  • Антикоррозийная обработка
  • Качественное лакокрасочное покрытие
  • Брендирование по ТЗ клиента
  • Поставляется в сборе
