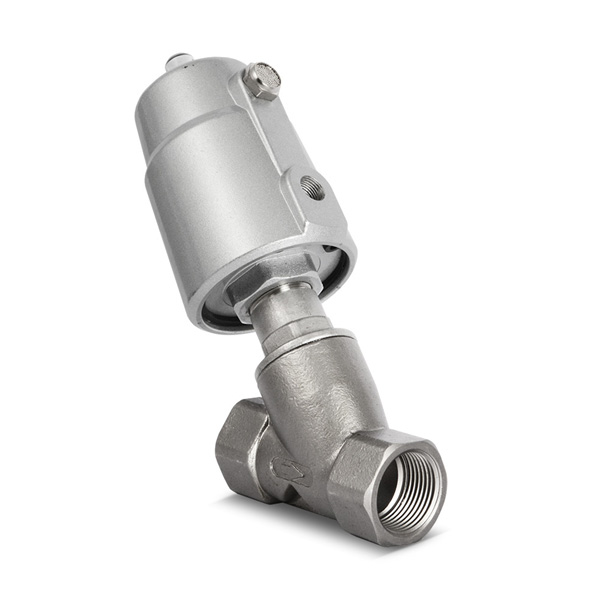

Клапан пневмоуправляемый отсечной VSP G 1 1/4", DN32

  • Наличие на складеВ наличии
    Номинальный диаметр, мм 32
    Размер резьбы G 1 1/4"
    Диаметр пневмопривода, мм 63
    Присоединение воздуховодов G 1/8"
    Диаметр проходного сечения, мм 31
  • все характеристики
Цена: 7 860 руб.
Кол-во: +-
В корзину
  • Описание
Номинальный диаметр, мм32
Размер резьбыG 1 1/4"
Диаметр пневмопривода, мм63
Присоединение воздуховодовG 1/8"
Диаметр проходного сечения, мм31
Расход, м³/ч36,5
Минимальное давление рабочей среды, бар0
Максимальное давление рабочей среды, барвход под диском - 8, вход над диском - 16
Допустимая температура окр. среды-10…+60°С
Исходное положениеНормально закрытый
Тип рабочей средыВоздух, вода, пар и др. жидкости и газы, совместимые с материалами и уплотнениями корпуса клапана
Допустимая температура рабочей среды-10…+180°С
Максимальная вязкость рабочей среды, мм²/с600
Тип управляющей средыВоздух, нейтральные газы
Допустимая температура управляющей среды-20…+80°С
Материал корпусаНержавеющая сталь
Материал приводаНержавеющая сталь
Материал уплотненияPTFE

Клапаны отсечные серии VSP являются седельными клапанами с пневмоприводом одностороннего действия. Большая часть клапанов серии нормально закрытые (НЗ). Это обозначает что в исходном состоянии клапан закрыт и не пропускает рабочую среду (вода, воздух, пар и т. д.). Для открытия клапана необходимо подать сжатый воздух в пневмопривод клапана. Это приводит к перемещению поршня вместе с прикрепленными к нему штоком и диском. В результате клапан открывается и пропускает рабочую среду от входа к выходу. Для возврата в исходное состояние достаточно сбросить воздух из пневмопривода в атмосферу.

Материалы клапана (корпус – нержавеющая сталь, уплотнения – PTFE) позволяют работать с большинством рабочих сред. Отсечные седельные клапаны с пневмоприводом отличаются большей долговечностью и стойкостью при управлении потоками грязных сред и пара по сравнению с электромагнитными клапанами. Поэтому 2/2 ходовые клапаны с угловым седлом с пневмоприводом серии VSP используются там, где затруднительно использование электромагнитных клапанов, а также в тяжелых условиях эксплуатации.

Угловые клапаны рассчитаны на работу с жидкостями, газами и паром температурой до 180°С и давлением до 16 бар.

Особенности углового клапана с пневмоприводом и резьбовым соединением:

  • клапаны имеют двухходовую конструкцию (2 порта: вход и выход) и могут находится в двух состояниях (открыт или закрыт) двухходовые (сокращенное обозначение: 2/2).
  • нормально закрытые (НЗ) - закрыты в исходном состоянии, открываются при подаче напряжения на катушку, закрываются при снятии напряжения с катушки.
  • одностороннего действия – закрытие клапана осуществляется за счет пружины с большим усилием, это обеспечивает гарантированное закрытие клапана даже при повреждениях управляющих трубок со сжатым воздухом.
  • высокая пропускная способность за счет угловой конструкции.
  • работа с агрессивными средами – корпус клапанов изготовлен из нержавеющей стали, уплотнения из фторопласта (PTFE).
  • работа с вязкими средами за счет того что пневмопривод способен развивать большие усилия.
  • допустимая температура рабочей среды (T): -10…+180°С.
  • рабочий перепад давления (ΔP): 0…16 бар (в зависимости от модели клапана).

  • Антикоррозийная обработка
  • Качественное лакокрасочное покрытие
  • Брендирование по ТЗ клиента
  • Поставляется в сборе
